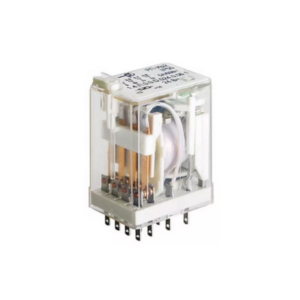

Реле РП-Ир2 1.4.П.0.0.D.006.0.14.1 ФИМД.640171.001 ТУ
Реле РП-Ир2 1.4.П.0.0.D.006.0.14.1 ФИМД.640171.001 ТУ предназначено для надежной коммутации электрических цепей постоянного тока в системах автоматики, телемеханики и управления.
Оно обеспечивает точное срабатывание и стабильную работу даже в условиях вибраций, ударных нагрузок и перепадов температуры.
Особенности конструкции
- Компактный герметичный корпус для защиты от пыли, влаги и агрессивных факторов окружающей среды
- Контактная группа из материалов с высокой устойчивостью к износу и эрозии
- Малое энергопотребление при эксплуатации
- Стабильная работа при изменениях напряжения питания и температуры
- Высокая надежность и долговечность устройства
Область применения
- Промышленная электроника
- Транспортная электроника
- Энергетические системы и управление
- Системы автоматики и телемеханики
Технические характеристики РП-Ир2 1.4.П.0.0.D.006.0.14.1 ФИМД.640171.001 ТУ
| Общие характеристики | |
| Условное обозначение | РП-Ир2 1.4.П.0.0.D.006.0.14.1 |
| Климатическое исполнение | УХЛ 2.1 |
| Масса, г, не более | 35 |
| Климатическое исполнение | УХЛ 2.1 |
| Технические характеристики | |
| Опции и их вариации | светодиод |
| Степень защиты по ГОСТ 14254 | IP50 |
| Материал контактов/покрытие контактов | СрН |
| Способ монтажа | на розетку КС-2 |
| Режимы коммутации | |
| Максимальный коммутируемый переменный ток, А | 2,3 |
| Максимальный коммутируемый постоянный ток, А | 7 |
| Электрические параметры | |
| Рабочее напряжение, В | 6 ± 0,6 |
| Род тока | Постоянный |
| Время отпускания, мс, не более | 10 |
| Время срабатывания, мс, не более | 20 |
| Напряжение отпускания, В, не менее | 0,3 |
| Напряжение срабатывания, В, не более | 4,8 |
| Сопротивление изоляции в н.у., МОм, не менее | 50 |
| Сопротивление обмотки, Ом | 40 ±4 |
| Сопротивление цепи контактов, Ом | не более 0,1 в период поставки |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 84000 до 106600 |
| Механический удар многократного действия | 7g |
| Механический удар одиночного действия | 3g |
| Минимальный срок сохраняемости, лет | 20 |
| Синусоидальная вибрация | 3g от 20 до 100 Гц |
| Температура окружающей среды, °C | от -60 до +65 |
| Минимальный срок сохраняемости, лет | 20 |
| Температура окружающей среды, °C | от -60 до +65 |
