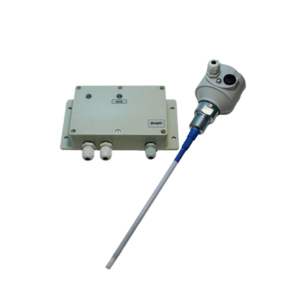

Датчик-реле уровня РОС-100

Сигнализатор уровня РОС-100 предназначен для выявления предельных уровней различных веществ — от жидкостей до сыпучих, порошкообразных и кусковых материалов.

Конструкция и состав

РОС-100 выполнен в виде моноблочного устройства, в которое входят:

• электронный модуль с релейным выходом,
• чувствительный элемент (ЧЭ), реагирующий на изменение уровня.

Основные функции

• Подключение к системам управления через «сухие» релейные контакты,
• Световая индикация достижения заданного уровня (светодиод),
• Надежная работа в условиях промышленных производств.

Климатическое исполнение

• Соответствует категории УХЛ (по ГОСТ 15150-69),
• Устанавливается в зонах с категорией размещения 2,
• Температурный диапазон эксплуатации уточняется в техническом паспорте (п.1.2.10).

Пример обозначения

РОС 111-24 В-0,1 ТУ 4218-016-60202690-2009 , где:

• 111 — модель прибора,
• 24 В — номинальное напряжение питания,
• 0,1 м — длина чувствительного элемента.

Материалы конструкции

Элементы, контактирующие с измеряемой средой, выполнены из:

• нержавеющей стали 12Х18Н10Т ,
• фторопласта-4 — для обеспечения химической стойкости.

Для исполнений РОС 191 и РОС 291 используется конструкционная сталь 20 с защитным цинковым покрытием.

Технические характеристики

Чувствительность:

• до 0,5 пФ при емкости ≤ 300 пФ,
• отклонение не более 1% при емкости свыше 300 пФ.

Световая индикация состояния среды — красный светодиод.

Технические характеристики РОС-100
