Датчик-реле уровня РОС-101 (102)
Уровнемеры-реле РОС-101 и РОС-102 предназначены для обнаружения одного заданного уровня в различных средах: как электропроводных, так и непроводящих жидкостях, в сыпучих и кусковых материалах, зерне и продуктах его переработки. Они также используются для определения границы раздела между жидкостями с разными диэлектрическими свойствами, например, вода — нефтепродукты или вода — сжиженный газ. Подходят для стационарной установки и судового применения.
Тип и принцип действия
Приборы относятся к ёмкостным сигнализаторам уровня , работа которых основана на высокочастотном преобразовании изменения емкости чувствующего элемента. При изменении уровня контролируемой среды емкость изменяется, и прибор формирует дискретный выходной сигнал.
Состав прибора

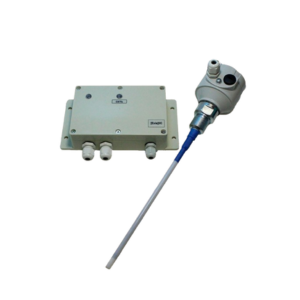

Комплект включает:
- первичный преобразователь (ПП) — измеряет уровень;
- передающий преобразователь (ППР) — обрабатывает сигнал и выдает выходной импульс.
Область применения
РОС-101 используется для контроля предельного уровня жидких и сыпучих веществ в одной или двух точках, а также для обнаружения границы раздела жидкостей с разной диэлектрической проницаемостью.
Модификация РОС-101А адаптирована для технологических процессов на объектах атомной энергетики (ОАЭ).
Дополнительные функции
- Световая индикация при достижении заданного уровня;
- Надежная работа в широком диапазоне условий.
Эксплуатационные характеристики датчика уровня РОС-101
| Наименования параметра | Значение параметра |
| Температура окружающего воздуха для преобразователей первичных, Тос | -50…+60°С |
| Температура окружающего воздуха для преобразователей передающих | -30…+50°С |
| Относительная влажность воздуха при температуре 35°С | 95+3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа (630-800 мм рт.ст.) |
| Степень пылевлагозащиты | IP54 |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Технические характеристики датчика уровня РОС-101
| Наименования параметра | Значение параметра |
| Напряжение питания | 220 +22/-33 В |
| Частота | 50±1 Гц |
| Мощность, потребляемая одноканальным сигнализатором | 5 В·А |
| Мощность, потребляемая двухканальным сигнализатором | 8 В·А |
| Электрическая нагрузка на контакты реле | до 5 А переменного тока 50 Гц при 220 В до 5 А постоянного тока до 24 В |
| Длина линии связи между преобразователями первичным и передающим | до 1000 м |
| Масса преобразователя первичного в зависимости от исполнения | от 0,7 до 9,0 кг |
| Масса преобразователя передающего | 1,0 кг |
