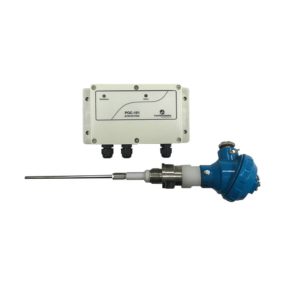

Датчик-реле уровня РОС-101(И)
Датчик-реле уровня РОС-101 используется для контроля (сигнализации) предельного уровня различных сред в одной точке. Он подходит для жидкостей, сыпучих и кусковых материалов, зерна и его производных, а также сжиженных газов. Кроме того, устройство эффективно определяет границу раздела между двумя несмешивающимися жидкостями, например: вода — светлые нефтепродукты, вода — сжиженные углеводородные газы и другие пары жидкостей с контрастными значениями диэлектрической проницаемости.
Датчик формирует релейный выходной сигнал и оснащён световой индикацией при достижении установленного уровня.
Исполнения с маркировкой (А) предназначены для использования на объектах атомной энергетики (ОИАЭ), включая атомные электростанции (АЭС), и отнесены к классу безопасности 4Н в соответствии с требованиями НП-001-15.
Конструкция датчика-реле включает емкостной первичный преобразователь (ПП) и передающий преобразователь ППР-1.
В зависимости от области применения, датчик-реле выпускается в двух вариантах:
- РОС-101 — стандартное исполнение,
- РОС-101И — во взрывозащищённом исполнении.
Технические характеристики РОС-101(И)
| Наименования параметра | Значение параметра |
| Напряжение питания | 220 +22/-33 В |
| Частота | 50±1 Гц |
| Мощность, потребляемая одноканальным сигнализатором | 5 В·А |
| Мощность, потребляемая двухканальным сигнализатором | 8 В·А |
| Электрическая нагрузка на контакты реле | до 5 А переменного тока 50 Гц при 220 В до 5 А постоянного тока до 24 В |
| Длина линии связи между преобразователями первичным и передающим | до 1000 м |
| Масса преобразователя первичного в зависимости от исполнения | от 0,7 до 9,0 кг |
| Масса преобразователя передающего | 1,0 кг |
Эксплуатационные характеристики датчика уровня РОС-101
| Наименования параметра | Значение параметра |
| Температура окружающего воздуха для преобразователей первичных, Тос | -50…+60°С |
| Температура окружающего воздуха для преобразователей передающих | -30…+50°С |
| Относительная влажность воздуха при температуре 35°С | 95+3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа (630-800 мм рт.ст.) |
| Степень пылевлагозащиты | IP54 |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Конструктивное исполнение чувствительного элемента
| Условное обозначение сигнализатора | Конструктивное исполнение чувствительного элемента | Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды | |||||
| Физическое состояние, электрические свойства | Температура, °С | Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Паю, не более | Размеры гранулы (куска) мм, не более | |||
| РОС-101-011 | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 2…10 | 1,0 (для жидких сред) | 5 |
| РОС-101-011И | Жидкая, сыпучая, неэлектропроводная | -40…+100 | ||||||
| РОС-101-013 | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 1,6…10 | 1,0 (для жидких сред) | — |
| РОС-101-013И | -40…+100 | |||||||
| РОС-101-015И | Стержневой неизолированный | 0,42 | Зерно, продукты его размола | -20…+100 | — | 2…10 | — | — |
| РОС-101-021 | Стержневой изолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -100…+250 | 2,5 | — | 1,0 (для жидких сред) | 5 |
| РОС-101-021И | -40…+100 | |||||||
| РОС-101-061И | Цилиндрический неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -100…+100 | 0,6…6,4 | 1,4…4,0 | 1,0 (для жидких сред) | — |
| РОС-101-062И | Цилиндрический изолированный | 0,1; 0,25 | Разделы сред: светлые нефтепродукты- вода | 0…+80 | 0,6 | — | 1,0 | — |
| РОС-101-071 | Плоский | — | Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная |
-30…+100 | — | 2,0…4,0 | — | 0,5 |
| РОС-101-081И | Цилиндрический (трубчатый) неизолированный |
0,1; 0,25; 0,6; 0,8 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -80…+100 | 2,5 | 1,6…10 | 1,0…3,0 | — |
| РОС-101-091 | Тросовый неизолированный | 1,0; 1,6; от 2 до 22м с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40…+100 | — | 1,6…10 | 1,0 (для жидких сред) | 5 |
| РОС-101-093 | Тросовый изолированный | 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -40…+100 | — | — | То же | — |
