Датчик-реле уровня РОС-102(И)
Датчик-реле уровня РОС-102(И) предназначен для контроля (сигнализации) двух заданных уровней жидких и твёрдых сред, включая сыпучие и кусковые материалы, зерно и его переработанные продукты, а также сжиженные газы.
Устройство также применяется для определения границы раздела между несмешивающимися жидкостями, такими как вода и светлые нефтепродукты, вода и сжиженные углеводородные газы, а также другие среды с существенно различающимися диэлектрическими свойствами.
При достижении заданных уровней датчик-реле подаёт релейный сигнал и включает световую индикацию.
Модификации с обозначением (А) предназначены для эксплуатации на объектах использования атомной энергии (ОИАЭ), включая атомные электростанции (АЭС), и соответствуют классу безопасности 4Н согласно нормативу НП-001-15.

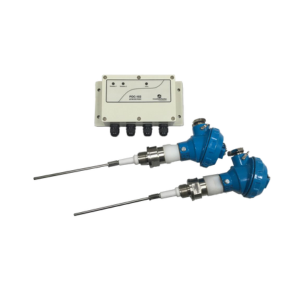

Конструктивно устройство включает два емкостных первичных преобразователя (ПП) и один передающий преобразователь ППР-2.
Датчик-реле выпускается в двух вариантах:
- РОС-102 — стандартное исполнение,
- РОС-102И — исполнение с взрывозащитой.
Технические характеристики РОС-102(И)
| Наименования параметра | Значение параметра |
| Напряжение питания | 220 +22/-33 В |
| Частота | 50±1 Гц |
| Мощность, потребляемая одноканальным сигнализатором | 5 В·А |
| Мощность, потребляемая двухканальным сигнализатором | 8 В·А |
| Электрическая нагрузка на контакты реле | до 5 А переменного тока 50 Гц при 220 В, до 5 А постоянного тока до 24 В. |
| Длина линии связи между преобразователями первичным и передающим | до 1000 м |
| Масса преобразователя первичного в зависимости от исполнения | от 0,7 до 9,0 кг |
| Масса преобразователя передающего | 1,0 кг |
Эксплуатационные характеристики датчика-реле уровня РОС-102
| Наименования параметра | Значение параметра |
| Температура окружающего воздуха для преобразователей первичных, Тос | -50…+60°С |
| Температура окружающего воздуха для преобразователей передающих | -30…+50°С |
| Относительная влажность воздуха при температуре 35°С | 95+3 % без конденсации влаги |
| Атмосферное давление | 84-106,7 кПа (630-800 мм рт.ст.) |
| Степень пылевлагозащиты | IP54 |
| Устойчивость к механическим воздействиям | виброустойчивое и вибропрочное исполнение, группа N3 по ГОСТ Р 52931 |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150 |
Конструктивные исполнения и параметры контролируемой среды
| Условное обозначение исполнения датчика-реле уровня (сигнализатора ЭСУ) | Конструктивное исполнение чувствительного элемента (ЧЭ) | Длина погружаемой части чувствительного элемента L, м | Параметры контролируемой среды ЭСУ | |||||
| Физическое состояние, электрические свойства | Температура, °С | Рабочее избыточное давление, Рраб, МПа | Относительная диэлектрическая проницаемость | Динамическая вязкость, Па*с, не более | Размеры гранулы (куска) мм, не более | |||
| РОС-102-111 | Стержневой неизолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 2…10 | 1,0 (для жидких сред) | 5 |
| РОС-102-111И | Жидкая, сыпучая, неэлектропроводная | -40…+100 | ||||||
| РОС-102-113 | Пластинчатый | 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, неэлектропроводная | -100…+250 | 2,5 | 1,6…10 | 1,0 (для жидких сред) | — |
| РОС-102-113И | -40…+100 | |||||||
| РОС-102-115И | Стержневой неизолированный | 0,42 | Зерно, продукты его размола | -20…+100 | — | 2…10 | — | — |
| РОС-102-121 | Стержневой изолированный | 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -100…+250 | 2,5 | — | 1,0 (для жидких сред) | 5 |
| РОС-102-121И | -40…+100 | |||||||
| РОС-102-161И | Цилиндрический неизолированный | 0,1; 0,25; 0,6; 1,0 | Жидкая, неэлектропроводная в т. ч. сжиженные газы | -100…+100 | 0,6…6,4 | 1,4…4,0 | 1,0 (для жидких сред) | — |
| РОС-102-162И | Цилиндрический изолированный | 0,1; 0,25 | Разделы сред: светлые нефтепродукты- вода | 0…+80 | 0,6 | — | 1,0 | — |
| РОС-102-171 | Плоский | — | Кусковая порошкообразная, сыпучая, электропроводная,не электропроводная |
-30…+100 | — | 2,0…4,0 | — | 0,5 |
| РОС-102-181И | Цилиндрический (трубчатый) неизолированный |
0,1; 0,25; 0,6; 0,8 | Жидкая, неэлектропроводная в т.ч. сжиженные газы | -80…+100 | 2,5 | 1,6…10 | 1,0…3,0 | — |
| РОС-102-191 | Тросовый неизолированный | 1,0; 1,6; от 2 до 22 м с интервалом 0,5 м | Жидкая, сыпучая, неэлектропроводная | -40…+100 | — | 1,6…10 | 1,0 (для жидких сред) | 5 |
| РОС-102-193 | Тросовый изолированный | 1,0; 1,6; 2,0 | Жидкая, сыпучая, электропроводная | -40…+100 | — | — | То же | — |
