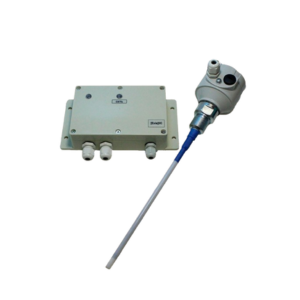

Датчик-реле уровня РОС-301 DIN

Датчик-реле уровня РОС-301 DIN — это новая серия многоканальных сигнализаторов уровня жидкости из линейки РОС-301, выполненных в корпусе для монтажа на DIN-рейку.

Диапазон измерения уровня достигает 15 метров при использовании гибкого тросового чувствительного элемента.

РОС-301-DIN — кондуктометрический датчик-реле, предназначенный для контроля трёх (трёхканальный вариант) или четырёх (четырёхканальный вариант) уровней электропроводящих жидкостей, включая агрессивные среды (кислоты, щелочи, солевые растворы и прочее), в одном или нескольких резервуарах (цистернах, емкостях). Применяется в системах котловой автоматики, очистных сооружениях, дренажных системах и подобных областях.

Датчики РОС-301-DIN могут работать как автономные устройства для управления исполнительными механизмами, так и выступать в роли согласующих приборов для кондуктометрических датчиков (входящих в комплект) при подключении к контроллерам сторонних производителей в составе систем автоматизации технологических процессов (АСУТП).

Изготавливаются в соответствии с техническими условиями ТУ-4218-008-60202690-2008 и доступны в различных модификациях, отличающихся напряжением питания, числом каналов, типом датчиков и чувствительных элементов.

Основные характеристики и преимущества РОС-301-DIN:

• Широкая область применения благодаря разнообразию вариантов по питанию, количеству каналов и конструкции датчиков;
• Высокая чувствительность и устойчивость к помехам за счёт современных схемотехнических решений и компонентов;
• Работа с различными электропроводными жидкостями, включая агрессивные среды (кислоты, щелочи, растворы солей), а также с водопроводной, технической и очищенной водой;
• Чувствительные электроды из нержавеющей стали марки 12Х18Н10Т, погружаемые в контролируемую среду;
• Простота эксплуатации и надёжность: установка и настройка выполняются без необходимости снимать прибор с места;
• Коммутация линий не требует вскрытия корпуса электронного блока;
• Корпус и передающий преобразователь (ПРП) предназначены для монтажа на DIN-рейку типа Д3 внутри щита автоматики;
• Диапазон измерения уровня до 15 м с гибким чувствительным элементом;
• Три варианта питания: переменное напряжение ~220 В или постоянное =24 В / =12 В;
• Возможность настройки релейных выходов в режиме прямого или инверсного срабатывания для каждого канала отдельно;
• Задержка срабатывания регулируется от 0,1 до 3 секунд;
• Функция автоматической проверки работоспособности (автопроверка).

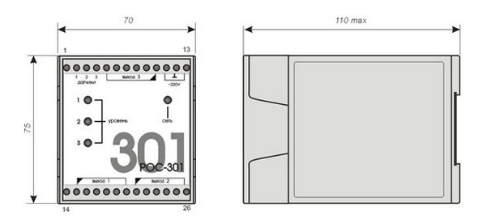

Габаритные размеры РОС-301 DIN

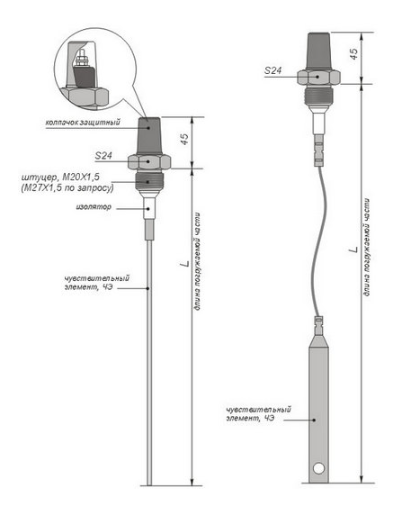

Датчики и ЧЭ РОС-301-DIN

Технические характеристики РОС-301 DIN

Датчик-реле уровня РОС-301-DIN конструктивно состоит из следующих элементов:

• первичный преобразователь — датчик кондуктометрический (ПП) — 3 (4) шт. (см. рисунок ниже);
• преобразователь передающий (ПРП) — 1 шт. (см. чертеж ниже по тексту);
• чувствительный элемент (ЧЭ) — 3 (4) шт. (кол-во в зависимости от канальности), стандартная длина стержневого ЧЭ — 0,6 м (по заказу — до 5,0 м), гибкого тросового — 2,0 м (по заказу — до 15,0 м).

Исполнение чувствительного элемента — стержневое или гибкое тросовое.
