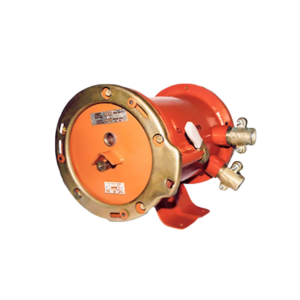

Реле утечки РУ-127/220.1M
Реле утечки РУ-127/220.1M предназначено для защиты людей от поражения электрическим током и других опасных последствий утечек тока на заилю в трехфазных электрических сетях переменного тона напряжением 127 или 220 В с изолированной нейтралью трансформатора.
Реле утечки уменьшает вероятность:
- воспламенения электрооборудования токами утечки на землю;
- преждевременного воспламенения электродетонаторов токами утечки трехфазной сети;
- развития повреждения работающего электрооборудования с отсыревшей изоляцией;
- опасного нагрева и сквозного прожога взрывобезопасных оболочек между проводниками и оболочкой;
- воспламенения рудничного газа и угольной пыли токами утечки.
Благодаря самоконтролю исправности основных элементов схемы реле утечки, предотвращается эксплуатация электрических сетей при неисправном реле утечки.
Горнотехнические условия применения
Реле могут эксплуатироваться в условиях, где требуются исполнения:
- климатическое по ГОСТ 15150-69 - УХЛ 2; 5 или Т 5;
- по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 - РВ Ex d [ia] I;
- по степени защиты оболочки по ГОСТ 14254-2015 - IР54.
При этом допускается:
- температура окружающего воздуха от минус 10 до плюс 40 °С
- относительная влажность при 35 °С до 100%
- запылённость до 1600 мг/м2 - установки с углом наклона до 15º в любом направлении относительно нормального рабочего положения; вибрация с максимальным ускорением 5м·с2 в диапазоне частот от 1 до 35 Гц.
Технические характеристики РУ-127/220.1M
| Номинальное напряжение защищаемой сети + 10 %, -16 % (частотой 50 Гц) | 127В | 220В |
| Длительный ток утечки, не более | 0,025А | |
| Сопротивление срабатывания при симметричной трехфазной утечке (критическое сопротивление изоляции), кОм на фазу, не менее | 3,3 | 10 |
| Максимальная величина сопротивления срабатывания при однофазной утечке в диапазоне емкостей от 0 до 0,25 мкФ на фазу и номинальном напряжении сети, кОм, не более | 8 | 12 |
| Собственное время срабатывания реле утечки при возникновении однофазной утечки сопротивлением I кОм, с, не более | 0.1 с | |
| Кратковременный ток при сопротивлении одно фазной утечки 1000 Ом в диапазоне изменения емкости сети от 0 до 0,25 мкФ на фазу, не более |
0,06 А | |
| Габариты, мм, не более | 260х320х320 | |
| Масса, кг, не более | 20 | |
