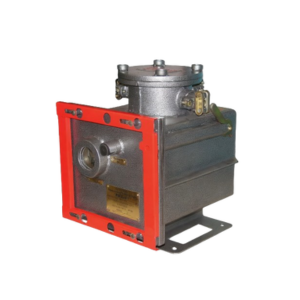

Реле утечки рудничное РУ-380/660
Реле утечки РУ-380/660 предназначено для защиты людей от поражения электрическим током, а также предотвращения других опасных последствий, связанных с утечкой тока на землю.
Устройство применяется в электрических сетях трехфазного переменного тока частотой 50 Гц с напряжением 380 В и 660 В и изолированной нейтралью трансформатора.
Область применения
Реле утечки используется в подземных выработках и на поверхностях угольных шахт, где присутствует риск взрыва метана и угольной пыли, в соответствии с требованиями «Правил безопасности в угольных шахтах» ПБ 05-618-03. Также устройство применяется на горнорудных предприятиях согласно «Единым правилам безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ 03-553-03.

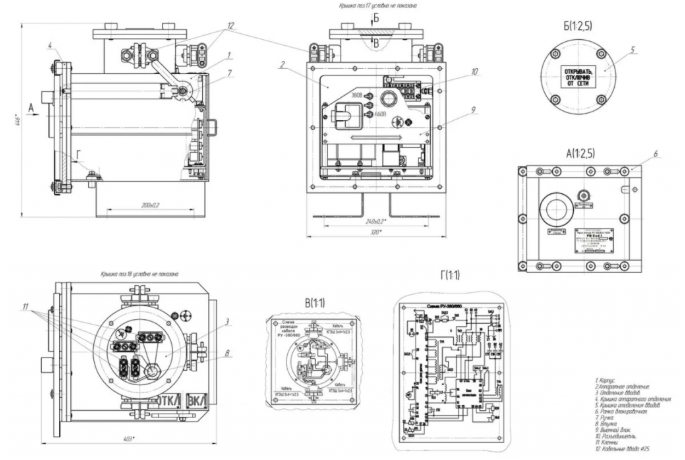

Конструкция реле РУ-380/660
Реле утечки выполнено в двухканальном исполнении для работы на напряжениях 380 В и 660 В. Корпус устройства изготовлен из стали и имеет взрывонепроницаемую прямоугольную форму. Конструкция состоит из двух частей: аппаратного отделения и отделения вводов, соединенных втулкой с залитыми проводами.
В аппаратном отделении размещены выемной блок, разъединитель и внутренний заземляющий зажим. В отделении вводов находятся три кабельных ввода, клеммы для подключения проводов и заземляющий зажим. Оба отделения защищены крышками. Для повышения безопасности крышка аппаратного отделения снабжена блокировкой, исключающей возможность ее открытия при включенном разъединителе. Устройство дополнительно оснащено наружным заземляющим зажимом. Герметичность кабельных вводов обеспечивается резиновым уплотнительным кольцом.
Принцип работы
Работа реле утечки основана на протекании тока оперативного напряжения через обмотку исполнительного реле. При снижении сопротивления изоляции сети ток шунтируется, что обеспечивает своевременное обнаружение утечки и защитное отключение оборудования.
Технические характеристики РУ-380/660
Основные параметры | Значение | |
Технические условия | ТУ 3148-015-62509866-2011 | |
Маркировка взрывозащиты | РВ Ехd I | |
Степень защиты | IP54 | |
Номинальное напряжение питания, В | 380/660 | |
Номинальная потребляемая мощность, Вт, не более | 100 | |
Сопротивление срабатывания при симметричной трехфазной утечке и емкости сети от 0 до 1 мкФ на фазу, кОм на фазу, не более: | 380 В | 10 |
660 В | 30 | |
Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 1 мкФ/фазу, кОм, не более: | 380 В | 12 |
660 В | 20 | |
Время срабатывания при сопротивлении однофазной утечки 1 кОм и ёмкости сети от 0 до 1 мкФ/фазу, с, не более: | 380 В | 0,1 |
660 В | 0,1 | |
Продолжительность автоматической настройки устройства компенсации, с, не более | 0,1 | |
Длительный ток утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более | 0,025 | |
Кратковременный ток через однофазную утечку сопротивлением 1 кОм в диапазоне изменения сопротивления изоляции от до критического значения и емкости сети от 0 до 1 мкФ на фазу, А не более | 0,1 | |
Минимальное напряжение сети, при котором обеспечивается функционирование компенсатора от номинального не более | 0,5Uном | |
Климатическое исполнение и категория размещения | УХЛ 5 | |
Температура окружающей среды, °С | - 10… + 40 | |
Габаритные размеры, мм, не более | 403х320х446 | |
Масса, кг, не более | 44 | |
Срок службы, лет, не менее | 5 | |
Наработка на отказ, часы, не менее | 10 000 | |
Ресурс, часы, не менее | 50 000 |
