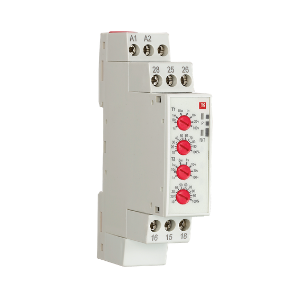

Реле времени RT-10
Многофункциональное реле времени RT-10 является электронным коммутационным аппаратом с регулируемыми режимами работы и регулируемой установкой времени.
Реле предназначено для включения или отключения нагрузки по заданным временным величинам и режимам работы.
Переключение диапазонов времени и режимов работы производится с помощью поворотных регуляторов расположенных на лицевой поверхности реле.
Реле применяется:
- в системах промышленной и бытовой автоматики;
- в вентиляционных;
- отопительных;
- осветительных системах.

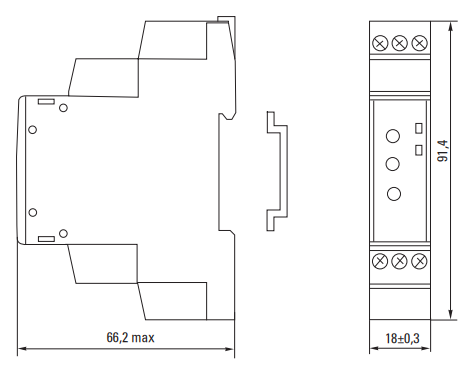

Габаритные размеры реле времени RT-10
Технические характеристики реле времени RT-10
| Параметры | Значения |
| Номинальное напряжение | 230 В АС 50…60 Гц исп.1 и 24 В DC исп.2 |
| Номинальное импульсное напряжение | АС 380 В |
| Потребляемая мощность | При AC:≤1,5 ВА, при DC:≤1 Вт |
| Диапазон задержек времени | От 0,1 секунды до 100 часов |
| Точность установки | ≤5% |
| Точность повторения | ≤0,2% |
| Прерывание подачи питания | Не менее 200 мсек |
| Коммутационная износостойкость | 100000 |
| Механическая износостойкость | 1000000 |
| Условный тепловой ток | 5 А |
| Категория применения | АС-15 |
| Контакт | 2CO (два перекидных |
| Номинальный ток нагрузки | 2 х 1,5 А при 230 В |
| Помехоустойчивость | 3, в соответствии с ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004) |
| Высота над уровнем моря | Не более 2000 м |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Рабочая температура | От -5 до +40 °С |
| Температура хранения | От -25 до +75 °С |
| Подключение | Винтовые клеммы, макс.сечение провода 2,5 мм2 |
| Момент затяжки | 0,5 Н*м |
| Монтаж | На 35 мм DIN-рейку |
