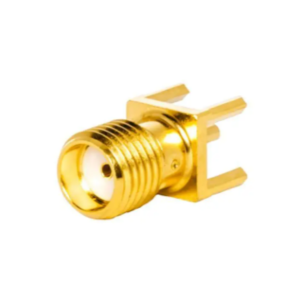

Розетка СР-50-32-009ИрФМ-В ФИМД.430421.006 ТУ
Розетки для печатного монтажа СР-50-32-009ИрФМ-В ФИМД.430421.006 ТУ представляют собой резьбовые коаксиальные радиочастотные соединители, рассчитанные на работу в диапазоне частот до 18 ГГц.
Они предназначены для установки на печатные платы в составе многофункциональных СВЧ-устройств, а также модулей приемопередающей аппаратуры беспроводной связи и других радиоэлектронных систем.
Характеристики и совместимость
Розетки рассчитаны на работу в высокочастотных электрических цепях с волновым сопротивлением 50 Ом.
Конструкция обеспечивает проведение сигнала в диапазоне частот до 18 ГГц и совместимость с ответными разъёмами типа 3,5 или SMA, что делает данные изделия универсальными для широкого спектра применений в СВЧ-аппаратуре.
Технические характеристики СР-50-32-009ИрФМ-В ФИМД.430421.006 ТУ
| Общие характеристики | |
| Типоконструкция | розетка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Тип сочленения | резьбовой |
| Конструктивный аналог | - |
| Максимальный КСВН | 1,25 |
| Климатическое исполнение | В |
| Масса, г, не более | 1,4 |
| Типоконструкция | розетка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Тип соединителя | Тип IX, вариант 1 |
| Способ монтажа | в сквозные отверстия |
| Допустимое количество сочленений, не менее | 500 |
| Материал покрытия | М1.Н3.Зл-Ко(99,5-99,9)1 |
| Герметичность | негерметичные |
| Конструктивное исполнение | прямое |
| Допустимое количество сочленений, не менее | 500 |
| Тип соединителя | Тип IX, вариант 1 |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,25 |
| Предельная рабочая частота, ГГц | 12 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,3 |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Экранное затухание, дБ не менее | минус 65 |
| Максимальный КСВН | 1,25 |
| Волновое сопротивление, Ом | 50 |
| Статическая нестабильность, % | 10 |
| Динамическая нестабильность, % | 30 |
| Предельная рабочая частота, ГГц | 12 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Атмосферное повышенное давление, рабочее, Па | 2,92· 105 (2207 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Рабочий диапазон температур, °C | от -60 до +125 |
