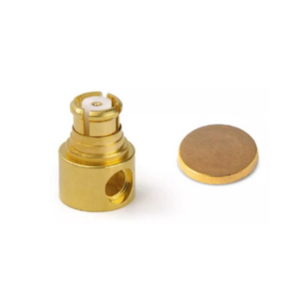

Розетка СР-50-970ФВ-01 КАПД.434511.019 ТУ
Кабельные розетки типа SMP предназначены для установки на полужёсткий и жёсткий кабель, а также для соединения с соответствующими вилками типа SMP.
Изделия используются в составе высокочастотных радиотехнических систем и обеспечивают работу в диапазоне частот до 26,5 и 40 ГГц в зависимости от исполнения.
Характеристики и совместимость
Розетки рассчитаны на применение в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом.
Конструкция обеспечивает сочленение с вилками и переходами SMP методом защёлкивания, что позволяет быстро и надёжно формировать соединения в составе СВЧ-оборудования.
Диапазон рабочих частот до 26,5 ГГц обеспечивает стабильность передачи сигнала и совместимость с современными высокочастотными системами.
Технические характеристики СР-50-970ФВ-01 КАПД.434511.019 ТУ
| Общие характеристики | |
| Типоконструкция | розетка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Конструктивный аналог | - |
| Максимальный КСВН | 1,5 |
| Климатическое исполнение | В |
| Масса, г, не более | 0,5 |
| Типоконструкция | розетка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Тип соединителя | SMP |
| Способ монтажа | пайка на кабель |
| Допустимое количество сочленений, не менее | 100 |
| Материал покрытия | М1.Н3.Зл-Ко(99,5-99,9)1 |
| Герметичность | негерметичные |
| Конструктивное исполнение | угловое |
| Допустимое количество сочленений, не менее | 100 |
| Тип соединителя | SMP |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,5 |
| Предельная рабочая частота, ГГц | 26,5 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,55 |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Экранное затухание, дБ не менее | минус 65 |
| Максимальный КСВН | 1,5 |
| Волновое сопротивление, Ом | 50 |
| Статическая нестабильность, % | 10 |
| Динамическая нестабильность, % | 30 |
| Предельная рабочая частота, ГГц | 26,5 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Рабочий диапазон температур, °C | от -60 до +125 |
