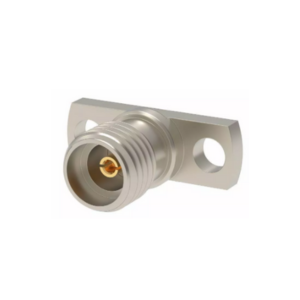

Розетка СР-50-32-010ИрПМ ФИМД.430421.006 ТУ
Розетка СР-50-32-010ИрПМ ФИМД.430421.006 ТУ применяется для подключения к радиочастотным коаксиальным цепям и используется в составе высокочастотного оборудования различного назначения.
Изделие обеспечивает стабильные параметры сигнала и подходит для эксплуатации в составе современной радиоэлектронной аппаратуры.
Конструктивные особенности
Корпус разъёма изготовлен из прочных материалов, устойчивых к внешним воздействиям и обеспечивающих длительный срок службы.
Контактные элементы имеют гальваническое покрытие, которое снижает переходное сопротивление, защищает от коррозии и сохраняет стабильность характеристик в процессе эксплуатации.
Конструкция розетки совместима с типовыми ответными частями серии СР-50, что позволяет легко интегрировать её в существующие системы.
Преимущества
- стабильные электрические характеристики
- надёжность и долговечность конструкции
- совместимость с разъёмами серии СР-50
- возможность работы в расширенных температурных диапазонах
Технические характеристики СР-50-32-010ИрПМ ФИМД.430421.006 ТУ
| Общие характеристики | |
| Типоконструкция | розетка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Тип сочленения | резьбовой |
| Конструктивный аналог | 212-502SF (Southwest Microwave) |
| Максимальный КСВН | 1,15(до 12ГГц), 1,25(12-18 ГГц), 1,35(18-26,5 ГГц) |
| Климатическое исполнение | - |
| Масса, г, не более | 1,8 |
| Технические характеристики | |
| Тип соединителя | Тип IX, вариант 3 |
| Способ монтажа | на панель прибора |
| Допустимое количество сочленений, не менее | 500 |
| Конструктивное исполнение | прямое |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Материал покрытия наружного проводника | М1.Хим.Н3.тв |
| Материал покрытия внутреннего проводника | М1.Хим.Н3.Зл-Ко(99,5-99,9)1 |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,15(до 12ГГц), 1,25(12-18 ГГц), 1,35(18-26,5 ГГц) |
| Предельная рабочая частота, ГГц | 26,5 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,1(до 12 ГГц), 0,2(12-18 ГГц), 0,3(18-26,5 ГГц) |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Атмосферное повышенное давление, рабочее, Па | 2,92· 105 (2207 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Рабочий диапазон температур, °C | от -60 до +125 |
