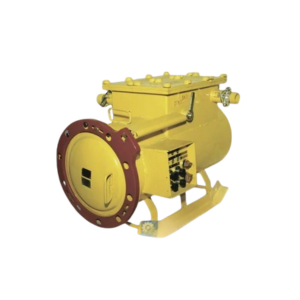

Агрегат пусковой шахтный АПШ.М.01 и АПШ.М.02

Агрегат пусковой шахтный АПШ.М.01/02 используется для питания двух ручных горных электросверл мощностью до 1,6 кВт каждое, а также светильников местного освещения с общей мощностью не более 0,2 кВт. Он выполнен во взрывобезопасном корпусе и обеспечивает надежное питание оборудования в сложных условиях эксплуатации.

Область применения

• шахты, опасные по газу (метану) и пыли;
• стволы и надшахтные здания, где допускается эксплуатация электрооборудования во взрывозащищенном исполнении.

Конструкция

Агрегат выполнен в сварном корпусе, установленном на салазках и разделенном на три взрывонепроницаемых отделения, каждое из которых закрыто крышкой. Внутри корпуса расположены силовой трансформатор, выемная панель с блоками управления и защиты, реле утечки, а также панель с клеммами для переключения обмоток и предохранителями.

На боковой поверхности агрегата установлена панель управления и сигнализации, а также ручка разъединителя, связанная с крышкой аппаратного отделения. Отделение выводов оснащено кабельными вводами диаметром 32 мм для подключения электросверл и 20 мм для светильников и заземления. Отдельное отделение предназначено для подключения кабеля питания с кабельным вводом диаметром 32 мм.

Функции защиты

• от короткого замыкания в цепях питания электросверл с помощью максимальной токовой защиты;
• от токов утечки в цепях напряжением 127 В и блокировки работы при снижении сопротивления изоляции ниже допустимого значения;
• от замыканий в цепях дистанционного управления;
• от обрыва или повышения сопротивления цепи заземления свыше 100 Ом;
• от самопроизвольного включения при увеличении напряжения питающей сети до 1,5 номинального уровня;
• нулевая защита цепей питания электросверл.

Благодаря надежной конструкции и многоуровневой системе защиты агрегат пусковой шахтный АПШ.М.01/02 обеспечивает безопасную и стабильную работу оборудования в условиях шахт и надшахтных сооружений.

Технические характеристики АПШ.М.01 и АПШ.М.02
