Аппарат осветительный шахтный АОШ-4.01, АОШ-4.38.01, АОШ-4.02 и АОШ-4.38.02
Осветительный шахтный аппарат АОШ-4 используется для питания ламп освещения и других потребителей напряжением 133 или 38 В при суммарной мощности до 4 кВт.
Аппарат применяется в шахтах, где существует опасность выделения метана и угольной пыли, а также в стволах и надшахтных зданиях, где допускается эксплуатация оборудования во взрывобезопасном исполнении «РВ». Дополнительно АОШ-4 может использоваться в мукомольной промышленности.
Конструкция

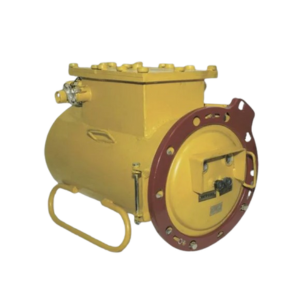

Устройство включает силовой трансформатор, блок реле утечки и панель с клеммами для переключения обмоток трансформатора. Все элементы размещены во взрывобезопасном стальном корпусе сварной конструкции, установленном на салазках. Корпус разделён на три герметичных отделения, каждое из которых закрывается крышками.
На боковой стороне корпуса расположена ручка разъединителя, которая сблокирована с крышкой аппаратного отделения. Отсек выводов снабжён двумя кабельными вводами диаметром 32 и 25 мм для подключения осветительных линий. Отделение подключения питающего кабеля оснащено двумя кабельными вводами диаметром 32 мм.
Функции защиты
- Защита от токов короткого замыкания в цепях, питающих лампы освещения;
- Защита от токов утечки в цепях 127/220 В;
- Предупредительная блокировка работы цепей при снижении сопротивления изоляции ниже допустимого уровня.
Технические характеристики АОШ-4
| Наименование основных параметров и размеров | Норма | |||
| АОШ-4.01 | АОШ-4.02 | АОШ-4-38.01 | АОШ-4-38.02 | |
| Уровень и вид взрывозащиты | РВ 3В | |||
| Номинальная потребляемая мощность, кВА | 4 | |||
| Номинальная частота, Гц | 50 | |||
| Номинальное напряжение питания, В: обмотки высокого напряжения | 660/380 | 1140/660 | 660/380 | 1140/660 |
| обмотки низкого напряжения | 133/230 | 36 | 36 | |
| Допустимые отклонения напряжения питания от номинального значения, % | от 10 до минус 15 | |||
| Сопротивление срабатывания при трехфазной утечке, кОм/фазу, не менее | 3,3/10 | - | - | |
| Сопротивление срабатывания при однофазной утечке и емкости сети от 0 до 0,1 мкФ/фазу, кОм не более | 5,0/8,0 | - | - | |
| Сопротивление срабатывания блокировочного реле утечки, кОм, не менее | Сопротивление срабатывания аппарата в режиме реле утечки (РУ) | |||
| Время защитного отключения аппарата при сопротивлении утечки 1 кОм и емкости сети 0,1 мкФ/фазу, с, не более | 0,2 | |||
| Ток холостого хода, % не более | 10 | |||
| Напряжение короткого замыкания, %, не более | 3,5 | |||
| Коэффициент полезного действия при номинальной нагрузке, % не менее | 92 | |||
| Габаритные размеры, мм, не более | 730х470х570 | |||
| Масса кг, не более | 166 | |||
| Срок службы | 5 лет | |||
| Ресурс, час | 40000 | |||
Аппараты АОШ-4.01; АОШ-4.02; обеспечивают:
- Защиту от токов утечки на землю, при снижении сопротивления изоляции до критической величины;
- Защиту от подачи напряжения на отходящий кабель, с поврежденной изоляцией.
- Защиту от токов короткого замыкания в цепи аппарат- нагрузка. Защищаемая длина кабеля определяется уставкой тока срабатывания автоматического выключателя, установленного в аппарате.
Длина защищаемого кабеля сечением жилы 6 мм2 , при емкости сети не более 0,1 мкФ/ на фазу приведена в таблице:
| Наименование | Автоматический выключатель | Номинальное напряжение питания, В | Длина кабеля, м |
| АОШ-4.01 | ВА 13-25 Jн=5A, JCраб=7Jн. | 380/133 | 105 |
| 380/230 | 200 | ||
| 660/133 | 40 | ||
| 660/230 | 105 | ||
| АОШ-4.02 | ВА 13-25 Jн=3,15A, JCраб=7Jн. | 660/133 | 90 |
| 660/230 | 180 | ||
| 1140/133 | 30 | ||
| 1140/230 | 90 |
