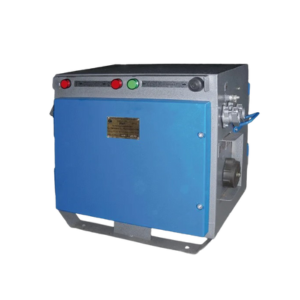

Аппарат осветительный шахтный в рудничном исполнении АОШ-1,6, АОШ-2,5, АОШ-5

Аппарат осветительный шахтный предназначен для питания сетей освещения, цепей сигнализации и других электроприемников по двухканальной схеме. Устройство обеспечивает работу при напряжении 36 В, 127/220 В и мощности соответственно до 1,6 кВА, 2,5 кВА и 5 кВА.

Функции защиты

• Защита от токов утечки на землю при снижении сопротивления изоляции ниже допустимого уровня;
• Защита от коротких замыканий в отходящих цепях.

Область применения

Аппарат используется в горнорудной промышленности, на предприятиях минерально-сырьевого комплекса, в строительной индустрии, на дробильно-сортировочных и обогатительных фабриках. Он также применяется в угольных шахтах, рудниках, разрезах и на других объектах, не относящихся к взрывоопасным по газу, пару или пыли. Климатическое исполнение соответствует категории УХЛ, размещение — 5 по ГОСТ 15150-69.

Конструкция

Электрические части заключены в прочный металлический корпус, обеспечивающий надежную защиту. Кабельные вводы имеют уплотнение, предотвращающее проворачивание и выдергивание кабеля. Корпус штампо-сварной, снабжен панелью управления и световой индикации, защищенной козырьком. Для удобства транспортировки предусмотрены боковые ручки, а для крепления — салазки. Крышки корпуса закреплены на шарнирах и оснащены уплотнительной резинкой.

Включение и отключение аппарата выполняется с помощью блокировочной ручки. Конструкция исключает возможность открытия крышки при включенном положении и блокирует включение при открытой крышке. На внутренней стороне закреплена схема соединений для удобства эксплуатации.

Внутри корпуса установлены стойки с трансформатором. Его обмотки высокого напряжения соединены по схеме «треугольник» и имеют параметры согласно техническим характеристикам. Для аппаратов с напряжением 127/220 В предусмотрена выемная панель с элементами электрической схемы и клеммами для подключения дополнительных устройств. Под задней крышкой расположены клеммы для переключения обмоток низкого напряжения по схеме «треугольник» или «звезда». На панели установлен тумблер для выбора напряжения, а вводной автоматический выключатель закрыт защитным кожухом.

Структура обозначения

• АОШ – аппарат осветительный шахтный;
• Х1 – номинальная мощность: 1,6; 2,5 или 5 кВт;
• Х2 – номинальное выходное напряжение: 1 – 127/220 В (треугольник/звезда), 2 – 36 В;
• УХЛ5 – климатическое исполнение и категория размещения.

Комплект поставки

• Аппарат – 1 шт.;
• Паспорт – 1 шт.;
• Руководство по эксплуатации – 1 шт.

Технические характеристики АОШ-1,6, АОШ-2,5, АОШ-5
