Аппаратура контроля поступления воздуха в тупиковые выработки АПТВ

Аппаратура контроля поступления воздуха в тупиковые выработки АПТВ применяется для обеспечения надежного проветривания шахтных забоев.

Она контролирует поступление воздуха от вентиляторов местного проветривания и автоматически отключает электроснабжение при нарушении нормального режима. Кроме того, устройство выполняет функции автоматизированного управления вентиляторами, включая резервные.

Область применения АПТВ

Аппаратура используется в угольных шахтах, где существует опасность выделения метана и угольной пыли. Ее внедрение способствует повышению безопасности труда и снижению риска аварийных ситуаций.

Основные функции АПТВ

• непрерывный контроль скорости воздуха, поступающего к забою тупиковой выработки;
• регулируемая выдержка времени на включение группового аппарата в пределах 5–20 минут при нормальном режиме проветривания;
• автоматическое отключение группового аппарата при нарушении проветривания с выдержкой времени 30–120 секунд;
• импульсное включение вентилятора для плавного заполнения вентиляционного трубопровода воздухом;
• автоматическое включение резервного вентилятора при отключении рабочего;
• возможность местного и дистанционного управления вентиляторами через систему телемеханики;
• передача сигналов о режимах проветривания, состоянии вентиляторов и наличии питания в резервной сети.

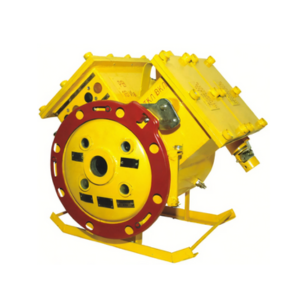

Конструкция АПТВ

Аппаратура АПТВ включает и сполнительное устройство, датчик скорости воздуха и имитатор. Исполнительное устройство выполнено во взрывозащищенном корпусе с выемным блоком, содержащим функциональные узлы: блок управления вентилятором, блок контроля воздуха, блок питания и времязадающее устройство. Датчик скорости воздуха тахогенераторного типа передает сигналы в исполнительное устройство, где они обрабатываются и формируются управляющие команды.

Принцип действия АПТВ

В нормальном режиме проветривания датчик выдает сигнал, частота которого соответствует скорости воздушного потока. Этот сигнал поступает в блок контроля воздуха, где активируется реле и запускается времязадающее устройство. После заданной выдержки времени (5–20 минут) подается разрешение на включение группового аппарата. При нарушении проветривания поступление сигнала прекращается, реле отключается, что приводит к отключению питания. Кратковременные перебои до 2 минут не вызывают отключения, что исключает ложные срабатывания. Блок управления вентилятором обеспечивает плавное включение рабочего или резервного вентилятора для равномерного распределения воздуха в трубопроводе.

Технические характеристики АПТВ
