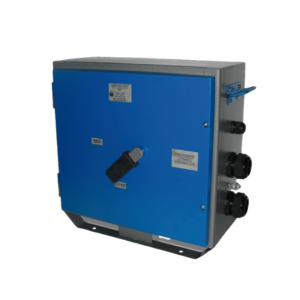

Автоматический выключатель рудничный ВАРП-250, ВАРП-500

Выключатель автоматический рудничный постоянного тока ВАРП предназначен для работы в сетях постоянного тока с напряжением до 400 В. Он обеспечивает защиту отходящих силовых цепей от токов короткого замыкания на предприятиях, не опасных по взрыву газа и пыли.

Область применения

• горнорудная промышленность;
• предприятия минерально-сырьевого комплекса и строительной индустрии;
• дробильно-сортировочные и обогатительные фабрики;
• шахты, разрезы и другие объекты, не опасные по взрыву газа и пыли.

Конструкция

Выключатели ВАРП состоят из комплекта электротехнических элементов, размещённых в корпусе. Корпус включает камеру вводов и выводов, закрываемую крышкой, и камеру пускозащитной аппаратуры с дверцей, снабжённой механизмом блокировки, предотвращающим открывание при включённом автоматическом выключателе. Камера вводов и корпус аппаратуры разделены горизонтальной перегородкой, через которую проходят силовые и контрольные кабели. Камера вводов оснащена вводами для подключения кабелей сети, токоприемников, а также кабелей сигнализации и управления.

Функции управления

• ручное управление;
• дистанционное включение и отключение;
• проверка максимальной токовой защиты;
• деблокировка срабатывания защит от короткого замыкания и перегрузки с помощью кнопки «сброс».

Функции защиты

• защита от токов короткого замыкания и перегрузки с использованием электронного расцепителя.

Функции световой сигнализации

• контроль напряжения сети – индикатор «Сеть»;
• выключатель включен – индикатор «Вкл»;
• режим короткого замыкания – индикатор «МТЗ»;
• режим перегрузки – индикатор «Перегрузка».

Комплектность

• Выключатель – 1 шт.;
• Паспорт – 1 шт.;
• Руководство по эксплуатации – 1 шт.

Структура обозначения

ВАРП-Х1 УХЛ3, где:

• В – выключатель;
• А – автоматический;
• Р – рудничный;
• П – постоянного тока;
• Х1 – номинальный ток 250 или 500 А;
• УХЛ3 – климатическое исполнение и категория размещения.

Пример условного обозначения: Выключатель ВАРП-250 УХЛ3, ТУ3423-034-50578968-2013, Код ОКП 34 2330.

Технические характеристики ВАРП
