Пускатель рудничный ПРН-063, ПРН-100, ПРН-125

Заказать
Заказать

Пускатель ПРН-063, ПРН-100, ПРН-125 предназначен для работы в трехфазных электрических сетях напряжением до 1000 В переменного тока частотой 50 Гц с изолированной нейтралью трансформатора.

Он обеспечивает дистанционный прямой пуск и остановку асинхронных двигателей с короткозамкнутым ротором, а также защиту от перегрузки и короткого замыкания в отходящих силовых цепях.

Область применения

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие объекты, не опасные по взрыву газа и пыли.

Функции и возможности

  • надежная работа в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах;
  • включение при снижении напряжения до 0,65 U ном без самопроизвольного отключения при кратковременном падении напряжения;
  • дистанционное управление через кнопочный пост или встроенный пост с переключением тумблера «Местное/Дистанционное управление»;
  • возможность подключения температурной защиты электродвигателя с размыкающим контактом.

Электрическая защита

  • защита от короткого замыкания и световая индикация;
  • защита от замыкания цепи дистанционного управления с заземляющим проводом;
  • контроль сопротивления заземляющей цепи более 50 Ом;
  • защита от самовключения при кратковременном повышении напряжения до 150% номинального;
  • токовая защита от перегрузки;
  • блокировка включений при снижении сопротивления изоляции и световая индикация;
  • защита от асимметрии фазных токов и неполнофазного режима работы;
  • проверка исправности устройства предварительного контроля изоляции и индикация при срабатывании.

Конструкция

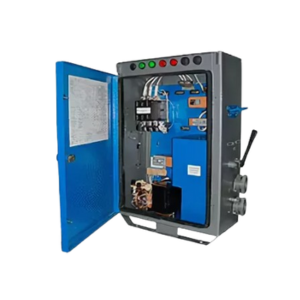

Пускатель выполнен в металлическом сварном корпусе с боковыми кабельными вводами и уплотнением кабеля сжимным фланцем. Для заземления предусмотрены два внутренних и два наружных заземляющих зажима. Внутри корпуса крепится панель с элементами электрической схемы. Кожух закрывает выключатель-разъединитель и силовые трехфазные зажимы, остающиеся под напряжением при открытой крышке.

В верхней части корпуса расположены десять светодиодных индикаторов и четыре кнопки управления. На боковой стенке выведена рукоятка разъединителя с электрической блокировкой кнопкой «Стоп». Рукоятка имеет три положения: «О» – отключено, «Левое» и «Правое» – включено. Крышка корпуса шарнирно закреплена и снабжена резиновым уплотнением. Для транспортирования предусмотрены две ручки сверху и салазки снизу для крепления к поверхности.

Комплектность

  • Пускатель – 1 шт.;
  • Паспорт – 1 экз.;
  • Руководство по эксплуатации – 1 экз.

Управляющие блоки

  • БЗУП – блок защиты и управления;
  • БКИ – блок контроля изоляции;
  • БДУ – блок дистанционного управления;
  • БДН – блок датчиков напряжения;
  • БДТ – блок датчиков тока;
  • БКЗ – блок контроля заземления;
  • БКТ – блок контроля температуры;
  • БСПН – блок стабилизатора переменного напряжения;
  • ИВП – источник вторичного питания;
  • реле включения БКИ и реле включения автоматики.

Модификации пускателя

  • с одним пускателем – прямого пуска;
  • с двумя пускателями – прямого и реверсного пуска;
  • прямого и реверсивного пуска с линией управления от персонального компьютера.
Пускатель ПРН-063У Аппарат предназначен для работы в трёхфазных сетях напряжением 380 В или 660 В переменного тока с изолированной нейтралью трансформатора в рудниках и шахтах, не опасных по взрыву газа и рудной пыли. С контролем технологической защиты. По желанию заказчика возможна установка вакуумного пускателя 63А, 100А или 125А *При комплектации аппарата вакуумным пускателем цена увеличивается на 10% I=63 A
Пускатель ПРН-100У I=100 A
Пускатель ПРН-125У I=125 A
Пускатель ПРН-063М* Аппарат предназначен для работы в трёхфазных сетях напряжением 380 В или 660 В переменного тока с изолированной нейтралью трансформатора в рудниках и шахтах, не опасных по взрыву газа и рудной пыли. Осуществляется контроль за максимальными техническим токами, а также контроль изоляции кабеля на отходящих линиях С блоками БМЗ и БКИ. Номинальный ток 63 А, 100 А или 125А. В базовой комплектации поставляется с ручным реверсом, по заявке заказчика комплектуется автоматическим реверсом. *При комплектации аппарата автоматическим реверсом цена увеличивается на 10% I=63 A, автоматический реверс
I=63 A, ручной реверс
Пускатель ПРН-100М* I=100 A, автоматический реверс
I=100 A, ручной реверс
Пускатель ПРН-125М* I=125 A, автоматический реверс
I=125 A, ручной реверс
Пускатель ПРН-063 с контролером Аппарат предназначен для работы в трёхфазных сетях напряжением 380 В или 660 В переменного тока с изолированной нейтралью трансформатора в рудниках и шахтах, не опасных по взрыву газа и рудной пыли. Ведётся постоянный контроль за работой электропотребителя. В случаи аварийной ситуации аппарат немедленно отключает аварийного электропотребителя, выводит информацию на табло. Осуществляется контроль по 9 параметрам (контроль заземления, максимальных технологических токов и т. д.). Номинальный ток 63 А, 100 А или 125А. I=63 A, с реверсом
I=63 A, без реверса
Пускатель ПРН-100 с контролером I=100 A, с реверсом
I=100 A, без реверса
Пускатель ПРН-125 с контролером I=125 A, с реверсом
I=125 A, без реверса

Технические характеристики ПРН

Основные параметры ПРН-063 ПРН-100 ПРН-125
Маркировка взрывозащиты РН1
Степень защиты от внешних воздействий IP54
Климатическое исполнение и категория размещения УХЛ5
Температура окружающей среды, 0С - 10 ... + 35
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Номинальное рабочее напряжение главной цепи, В 380/660
Допустимые отклонения напряжения питания от номинального значения, % + 10 … - 15
Номинальные рабочие токи главной цепи, А 25, 32, 63 100 125
Номинальное напряжение цепей управления, В 24
Номинальное напряжение вспомогательной цепи, В 24 36
Время отключения пускателя, с, не более 0,15
Максимальная мощность управляемого электродвигателя, кВт 380В 13, 16, 32 50 63
660В 22, 27, 55 80 100
Уставки блока контроля изоляции, кОм: предупредительные 100
аварийные 30
Уставки максимальной токовой защиты МТЗ см. табл.
Уставки технологической защиты от перегрузок ТЗП см. табл.
Погрешность уставок МТЗ и ТЗП, %, не более ±10
Габаритные размеры (ВхLхН), мм, не более 290х675х805
Масса, кг, не более 40
Срок службы, лет 5
Ресурс, ч 25000

Уставки максимальной токовой защиты МТЗ

Величина номинального тока электродвигателя Iном, А Номер уставки
1 2 3 4 5 6 7 8 9 10 11
Величина тока контроля Iк, А
25 63 75 87 100 112 125 137 150 163 175 197
32 78 93 109 125 140 156 171 187 203 218 234
63 156 187 218 250 281 312 242 375 406 438 468
100 249 300 349 400 449 500 549 600 649 700 749
125 312 375 437 500 562 625 687 750 812 875 937

Уставки технологической защиты от перегрузок ТЗП

Величина номинального тока электродвигателя Iном, А Номер уставки
0,5 0,6 0,7 0,8 0,9 1,0
Величина тока уставки Iуст, А
25 12 15 18 20 23 25
32 16 19 22 26 29 32
63 32 38 44 50 57 63
100 50 60 70 80 90 100
125 63 75 88 100 113 125
