Пускатели рудничные взрывозащищенные ПВИ

Пускатели ПВИ предназначены для работы в трехфазных электрических сетях с напряжением до 1140 В и изолированной нейтралью трансформатора. Они обеспечивают дистанционный прямой пуск и остановку асинхронных двигателей с короткозамкнутым ротором, а также защиту от перегрузки и короткого замыкания в отходящих силовых цепях шахт, опасных по газу метану и угольной пыли.

Конструкция ПВИ

Пускатель выполнен во взрывонепроницаемой металлической оболочке цилиндрической формы, установленной на салазках. Внутри корпуса смонтированы элементы электрической схемы. Сверху расположены отделение выводов и отделение вводов, разделенные перегородками от аппаратного отделения.

Корпус разделен на две камеры: аппаратную, где установлена выемная панель с контактором и блоками защиты, и камеру с разъединителем. Аппаратная камера закрывается быстрооткрываемой крышкой на шарнире, которая механически связана с разъединителем, что не позволяет открыть крышку при включенном разъединителе и включить разъединитель при открытой крышке. Камеру с разъединителем закрывает крышка, закрепленная невыпадающими болтами.

На корпусе пускателя установлена кнопка «СТОП» с фиксацией в нажатом положении для отключения контактора от сети питания. Кнопка сблокирована с приводом разъединителя: разъединитель можно отключить только при нажатой кнопке.

Комплектность ПВИ

• Пускатель – 1 шт.;
• Паспорт – 1 экз.;
• Руководство по эксплуатации – 1 экз.

Структура обозначения

ПВИ.Х1-Х2 /Х3(Х4) Х5 Х6, где:

• П – пускатель;
• В – взрывозащищенный;
• И – с искробезопасной схемой дистанционного управления;
• Х1 – исполнение пускателя: Р – реверсивный, при нереверсивном исполнении индекс не указывается;
• Х2 – максимальное значение номинального тока в амперах: 40, 100 или 250;
• Х3 – номинальное рабочее напряжение главной цепи переменного тока: 380, 660 или 1140 В;
• Х4 – индекс УПП при наличии устройства плавного пуска;
• Х5 – климатическое исполнение и категория размещения;
• Х6 – обозначение технических условий.

Пример условного обозначения: Пускатель ПВИ.Р-40/380 УХЛ5 ТУ 3427-063-50578968-2017 — реверсивный пускатель на номинальный ток 40 А, рабочее напряжение главной цепи 380 В, климатическое исполнение УХЛ, категория размещения 5.

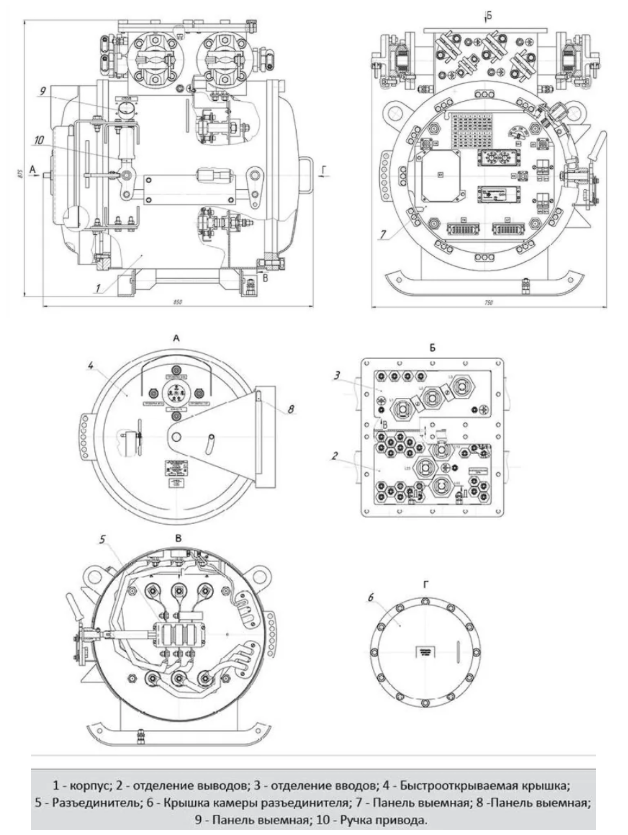

Конструкция ПВИ

Технические характеристики ПВИ
