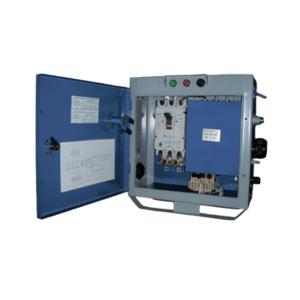

Выключатель рудничный ВРН-200, ВРН-250, ВРН-320

Выключатель рудничный автоматического типа ВРН предназначен для работы в трехфазных сетях переменного тока с изолированной нейтралью на рудниках и шахтах предприятий горнорудной промышленности.

Он обеспечивает защиту электроустановок от токов короткого замыкания, а также применяется для редких оперативных включений и отключений электрических цепей при нормальном режиме работы сетей с напряжением 380 и 660 В, частотой 50 Гц на номинальный ток 200 и 320 А.

Область применения

• горнорудная промышленность;
• предприятия минерально-сырьевого комплекса и строительной индустрии;
• дробильно-сортировочные и обогатительные фабрики;
• шахты, разрезы и другие объекты, не опасные по взрыву газа и пыли.

Конструкция

Корпус выключателя представляет собой сварную конструкцию, включающую камеру с установленным комплектом электрических аппаратов. В выключателях ВРН используются автоматические выключатели с независимым расцепителем. Механизм блокировки предотвращает открывание дверцы при включенном автоматическом выключателе. Для открытия дверцы необходимо перевести рукоятки автоматического выключателя в положение «ВЫКЛ» (0).

Механизм блокировки также препятствует открыванию дверцы при включенном рубильнике или выключателе нагрузки. По заказу вместо выключателя нагрузки может быть установлен рубильник марки ВР-32 с рукояткой включения-выключения и механизмом блокировки, расположенным с правой стороны корпуса.

Основным элементом, обеспечивающим защиту выключателя от коротких замыканий, является микропроцессорный блок максимальной защиты ПМЗ. Блок ПМЗ на базе микроконтроллера измеряет параметры сигналов, выполняет вычисления, логическую обработку и управляет индикацией и реле.

Электрическая защита

• защита от токов короткого замыкания отходящих силовых цепей;
• световая сигнализация включения выключателя;
• световая сигнализация срабатывания максимальной токовой защиты ПМЗ;
• проверка действия максимальной токовой защиты ПМЗ;
• блокирование включения выключателя при срабатывании максимальной токовой защиты ПМЗ;
• дистанционное аварийное отключение выключателя.

Комплектность

• Выключатель – 1 шт.;
• Паспорт – 1 шт.;
• Руководство по эксплуатации – 1 шт.

Структура обозначения

ВРН-Х1 УХЛ5, где:

• ВРН – выключатель рудничный, рудничное нормальное исполнение;
• Х1 – номинальный ток, 200 или 320 А;
• УХЛ5 – климатическое исполнение и категория размещения.

Пример условного обозначения: Выключатель ВРН-200 УХЛ5.

Технические характеристики ВРН-200, ВРН-250, ВРН-320
