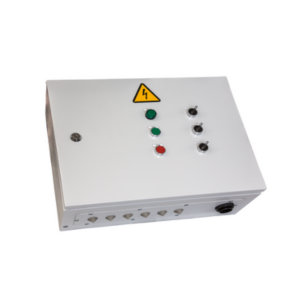

Щит управления электрокалориферными установками ЩАУ-СФОЦ

Щит автоматического управления ЩАУ-СФОЦ предназначен для эффективного управления работой электрокалориферных установок серии СФОЦ, а также для обеспечения комплексной защиты всех электрических цепей системы.

Функции защиты

Устройство обеспечивает надёжную защиту:

• электродвигателя вентилятора от перегрузки и короткого замыкания;
• ступеней нагрева электрокалорифера от перегрузки и короткого замыкания;
• цепей управления от аварийных токов;
• от "залипания" контакторов на ступенях нагрева;
• от перегрева нагревательных элементов;
• от самопроизвольного запуска системы после аварийных отключений.

Управление установкой

Щит позволяет производить включение и выключение электродвигателя вентилятора как с лицевой панели, так и удалённо. Переключатель режимов "Местное/0/Дистанционное" обеспечивает выбор варианта управления – либо с панели щита, либо через выносной пост ПДУ.

Управление ступенями нагрева

На передней панели щита размещены переключатели для каждой ступени электрокалорифера. Их количество зависит от числа ступеней, предусмотренных конструкцией установки.

Подключение термостата

При необходимости возможно подключение комнатного термостата. Он управляет работой нагревательных элементов, включая или отключая их в зависимости от температуры воздуха в помещении.

Защита от аварийных ситуаций

Для исключения травмоопасных и нештатных ситуаций реализована блокировка запуска оборудования после срабатывания:

• теплового реле вентилятора;
• охрано-пожарной сигнализации.

Перезапуск возможен только после устранения причины аварии и нажатия кнопки "Сброс аварии". После этого индикатор "Авария" на панели управления погаснет.

Защита от перегрева

Для предотвращения перегрева в электрокалорифере предусмотрен встроенный термостат. При превышении допустимой температуры питание нагревателей отключается, при этом вентилятор продолжает работать. Как только температура снизится до нормы, работа ТЭНов автоматически возобновляется. Такая ситуация не считается аварийной.

Функция продувки

Для безопасного отключения предусмотрен режим продувки. После нажатия кнопки "Стоп" вентилятор продолжает работать, обеспечивая охлаждение нагревателей. Это предотвращает перегрев, продлевает срок службы ТЭНов и исключает риск пожара.

Технические характеристики ЩАУ-СФОЦ

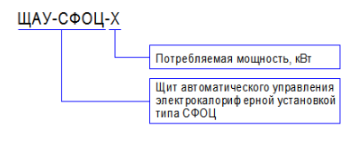

Условное обозначение ЩАУ-СФОЦ
