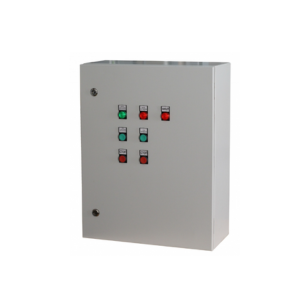

Щит управления ЩУ1

Щит управления ЩУ1 предназначен для управления вентилятором и электрическим калорифером в системах приточной вентиляции.

К щиту можно подключить частотный регулятор для регулировки скорости вращения вентилятора. Максимальная мощность электрического калорифера составляет до 24 кВт.

Вентилятор и нагреватель включаются отдельно, при этом нагреватель автоматически отключается при выключении вентилятора.

Питание нагревателя отключается при срабатывании биметаллических термовыключателей, встроенных в калорифер.

Щит поддерживает подключение любых частотных регуляторов для управления скоростью вентилятора.

Возможна интеграция с щитами ЩУВ1, ЩУВ2 и ЩУВ3, что добавляет функцию управления вытяжным вентилятором. При этом вытяжной вентилятор запускается одновременно с приточным.

• Напряжение питания: около 380 В ± 15%, 50 Гц
• Рабочий температурный диапазон: от 0 до 40 °С

Основные функции:

• Ручной запуск и останов вентилятора на 380 В
• Ручной запуск и останов электрического нагревателя на 380 В
• Защита нагревателя от перегрева с помощью контроля состояния биметаллических термовыключателей
• Блокировка включения нагревателя без включённого вентилятора
• Индикация загрязнения фильтра через дифференциальный датчик давления PS-500
• Управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина)
• Отключение системы при срабатывании пожарной сигнализации
• Индикация состояния системы
• Возможность подключения частотного регулятора для управления скоростью вентилятора
• Подключение кнопочного пульта ПУ5 с кнопками Пуск, Стоп и индикацией работы
• Возможность подключения щитов ЩУВ1, ЩУВ2 или ЩУВ3 для управления вытяжным вентилятором

Технические характеристики ЩУ1

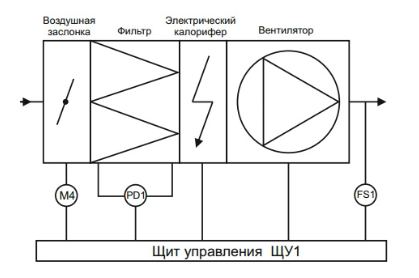

Функциональная схема

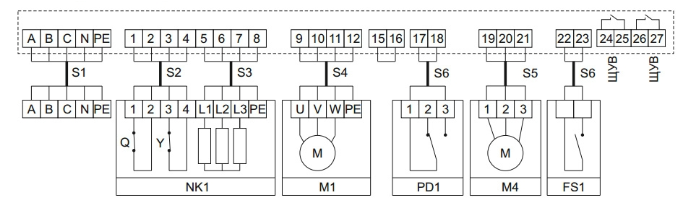

Схема подключения ЩУ1

• NK1 - канальный нагреватель;
• М1 - приточный трехфазный вентилятор, питание 380 В;
• М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
• PD1 -дифференциальный датчик давления PS500(индикация загрязнения фильтра);
• FS1 - контакт пожарной сигнализации НЗ;
• В щите должна быть установлена перемычка между контактами 15 и 16;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130° С .

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, на передней панели щита управления загорится индикаторная лампа Р АБОТА ВЕНТИЛЯТОРА и открывается вентиляционная заслонка М4. После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и, кроме того, загорается индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ. Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель невозможно включить отдельно от вентилятора. При срабатывании термостата защиты, канальный нагреватель отключается, а вентилятор продолжает работать.

При размыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается. К щиту управления возможно подключение частотного регулятора A TV212. Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

Подводимые провода
