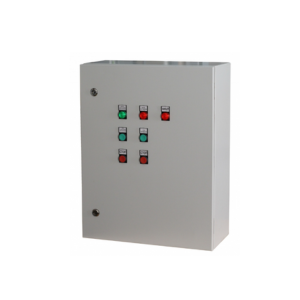

Щит управления ЩУ3

Щит управления ЩУ3 предназначен для контроля работы вентилятора и электрического калорифера в приточных вентиляционных системах.

К этому щиту можно подключить частотный преобразователь для регулирования скорости вентилятора. Корпус щита может быть выполнен из металла или пластика. Температура приточного воздуха регулируется с помощью контроллера.

Максимальная мощность электрического калорифера на 380 В составляет до 24 кВт. Также допускается подключение нагревателя на 220 В.

Вентилятор и нагреватель включаются независимо друг от друга, при этом нагреватель автоматически отключается при выключении вентилятора.

Питание нагревателя прерывается при срабатывании биметаллических термовыключателей, встроенных в калорифер.

Щит может работать совместно с моделями ЩУВ1, ЩУВ2 и ЩУВ3, что добавляет возможность управления вытяжным вентилятором. При этом вытяжной вентилятор включается одновременно с приточным.

  • Напряжение питания: около 380 В ± 15%, 50 Гц
  • Рабочая температура: от 0 до 40 °C

Основные функции:

  • Ручной запуск и останов вентилятора на 220/380 В
  • Ручной запуск и останов электрического нагревателя на 380 В
  • Поддержка нагревателей на 220 и 380 В
  • Регулировка температуры приточного воздуха
  • Защита нагревателя от перегрева через контроль состояния биметаллических термовыключателей
  • Блокировка включения нагревателя при отключённом вентиляторе
  • Подтверждение работы вентилятора по дифференциальному датчику давления воздуха PS500 (PS1500)
  • Индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500 (PS1500)
  • Управление электроприводом воздушной заслонки (220 В, с возвратной пружиной)
  • Отключение системы при поступлении сигнала от пожарной сигнализации
  • Индикация текущего состояния системы
  • Подключение кнопочного пульта ПУ5 с функциями Пуск, Стоп и индикацией работы
  • Возможность подключения щитов ЩУВ1, ЩУВ2 или ЩУВ3 для управления вытяжным вентилятором

Технические характеристики ЩУ3

Наименование щита управления Максимальная мощность двигателя, кВт Максимальная мощность нагревателя, кВт Максимальный линейный ток, A Габаритные размеры, мм Степень защиты Вес, кг Материал корпуса
ЩУ3-0,75-6,0 0,75 6,0 13 650х500х220 IP54 24,0 металл
ЩУ3-0,75-9,0 0,75 9,0 18 650х500х220 IP54 24,0 металл
ЩУ3-0,75-12,0 0,75 12,0 22 650х500х220 IP54 24,0 металл
ЩУ3-0,75-15,0 0,75 15,0 27 650х500х220 IP54 24,0 металл
ЩУ3-0,75-18,0 0,75 18,0 32 650х500х220 IP54 24,0 металл
ЩУ3-1,5-24,0 1,5 24,0 42 650х500х220 IP54 24,0 металл

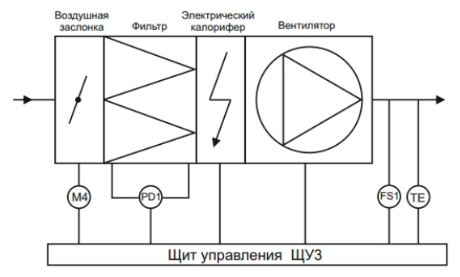

Функциональная схема

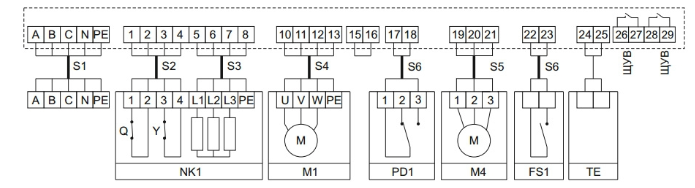

Схема подключения ЩУ3-0,75-6, ЩУ3-0,75-9, ЩУ3-0,75-12, ЩУ3-0,75-15, ЩУ3-0,75-18 и ЩУ3-1,5-24

  • NK1 - канальный нагреватель;
  • М1 - приточный трехфазный вентилятор;

  • М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
  • PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);
  • FS1 - контакт пожарной сигнализации НЗ;
  • ТЕ - канальный датчик температуры TD-K1000;
  • В щите должна быть установлена перемычка между контактами 15 и 16;
  • А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
  • Q - термостат защиты от перегрева, температура срабатывания 70–80° С;
  • Y - термостат защиты от воспламенения, температура срабатывания 120–130° С.

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя. Переключателем ВКЛ НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и на дверце щита управления загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.

Симисторный регулятор, путем постоянного включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении. Кнопками СТОП можно выключить вентилятор и нагреватель.

Нагреватель блокируется, если не включить вентилятор. При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, вентилятор продолжает работать.

При размыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается. К щиту управления возможно подключение частотного регулятора. Для этого реле ПЧ программируется на статус "В работе" и подключается вместо перемычки на клеммы 15 и 16 щита управления.

Щит управления позволяет подключать вентиляторы и электрические нагреватели на 220 В. Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

Подводимые провода

Щит управления Обозначение кабеля Тип кабеля

ЩУ3-0,75-6

S1

S3

ВВГ5х1,5

ВВГ4х1,5

ЩУ3-0,75-9

ЩУ3-0,75-12

S1

S3

ВВГ5х2,5

ВВГ4х2,5

ЩУ3-0,75-15

S1

S3

ВВГ5х4

ВВГ4х4

ЩУ3-0,75-18

S1

S3

ВВГ5х6

ВВГ4х6

ЩУ3-1,5-24

S1

S3

ВВГ5х10

ВВГ4х10

Для всех ЩУ3

S2

S4

S5

S6

МКЭШ 4х0,75

ВВГ4х1,5

МКЭШ 3х0,75

МКЭШ 2х0,75
