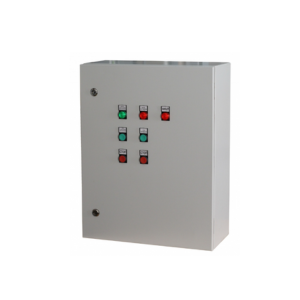

Щит управления ЩУ4

Щит управления ЩУ4 предназначен для автоматизации работы вентилятора и электрического калорифера в приточных вентиляционных установках. Выпускается в двух вариантах корпуса — пластиковом и металлическом.

Устройство оснащено контроллером для регулирования температуры приточного воздуха, а также обеспечивает плавное управление скоростью вращения вентилятора, работающего от сети 220 или 380 В.

Поддерживается подключение электрических нагревателей мощностью до 24 кВт на 380 В, также возможна работа с нагревателями на 220 В. Вентилятор и нагреватель включаются независимо друг от друга. При отключении вентилятора питание на нагреватель автоматически снимается.

Безопасность эксплуатации обеспечивается за счёт отключения питания нагревателя при срабатывании встроенных биметаллических термовыключателей калорифера.

ЩУ4 можно использовать совместно с щитами ЩУВ1, ЩУВ2 или ЩУВ3. В этом случае обеспечивается параллельный запуск вытяжного вентилятора вместе с приточным.

• Напряжение питания: 380 В ± 15%, 50 Гц
• Диапазон рабочих температур: от 0 до +40 °С

Функциональные возможности:

• Ручной запуск и останов вентилятора на 220/380 В
• Плавное управление скоростью вентилятора
• Ручной запуск и останов электрического нагревателя (220/380 В)
• Поддержка регулировки температуры приточного воздуха
• Защита нагревателя от перегрева с помощью контроля состояния биметаллических термовыключателей
• Блокировка включения нагревателя при неработающем вентиляторе
• Контроль работы вентилятора по дифференциальному датчику давления PS500 (или PS1500)
• Индикация загрязнения воздушного фильтра по датчику давления PS500 (или PS1500)
• Управление воздушной заслонкой с электроприводом (220 В, с возвратной пружиной)
• Отключение системы при срабатывании пожарной сигнализации
• Индикация текущего состояния оборудования
• Возможность подключения кнопочного пульта управления ПУ5 (Пуск, Стоп, индикация «Работа»)
• Совместимость с ЩУВ1, ЩУВ2 и ЩУВ3 для синхронного управления вытяжным вентилятором

Технические характеристики ЩУ4

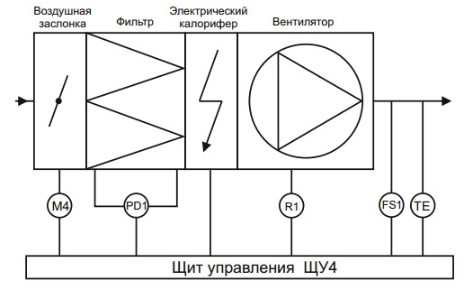

Функциональная схема

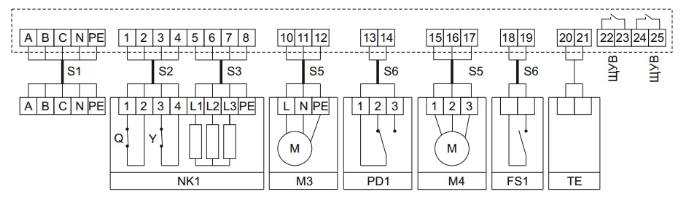

Схема подключения ЩУ4-0,55-6, ЩУ4-0,55-9, ЩУ4-0,55-12, ЩУ4-0,55-15, ЩУ4-1,1-18 и ЩУ4-1,1-24. Нагреватель 380 В

• NK1 - канальный нагреватель 380 В;
• М3 - приточный вентилятор, питание 220 В;
• М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
• PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);
• FS1 - контакт пожарной сигнализации НЗ;
• ТЕ - канальный датчик температуры TD-K1000
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С ;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С .

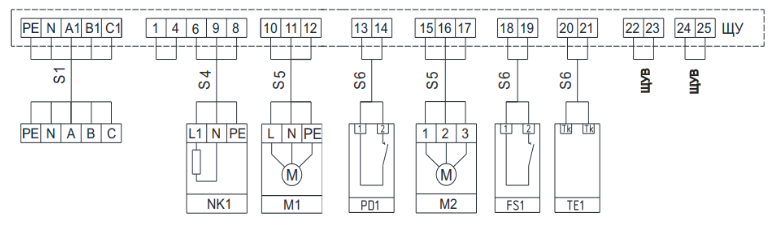

Схема подключения ЩУ4-0,55-6, ЩУ4-0,55-9, ЩУ4-0,55-12, ЩУ4-0,55-15, ЩУ4-1,1-18 и ЩУ4-1,1-24. Нагреватель 220 В

• NK1 - канальный нагреватель 220 В;
• М3 - приточный вентилятор, питание 220 В;
• М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
• PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);
• FS1 - контакт пожарной сигнализации НЗ;
• ТЕ - канальный датчик температуры TD-K1000;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С ;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С .

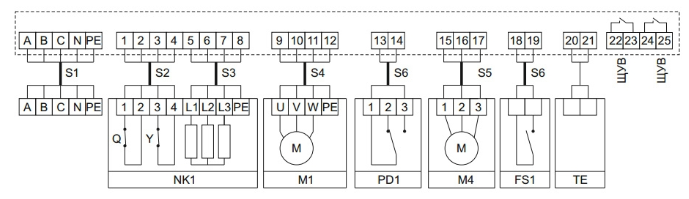

Схема подключения ЩУ4-0,75-18/Р и ЩУ4-1,5-24/Р

• NK1 - канальный нагреватель;

• М3 - приточный вентилятор, питание 380 В;
• М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
• PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);
• FS1 - контакт пожарной сигнализации НЗ;
• ТЕ - канальный датчик температуры ТД1;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С ;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С.

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1 или M3, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.

После запуска вентилятора возможно включение нагревателя. Переключателем ВКЛ НАГРЕВАТЕЛЯ включается канальный нагреватель NK1и загорается индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.

Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении.

Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель не включить, если не включен вентилятор. При срабатывании термостатов защиты против перегрева или воспламенения канальный нагреватель отключается, вентилятор продолжает работать.

Регулятор R1, установленный внутри щита ЩУ4, позволяет менять скорость вращения вентилятора приблизительно в 2 раза

Щит управления позволяет подключать электрические нагреватели на 220 В.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ.

Подводимые провода
