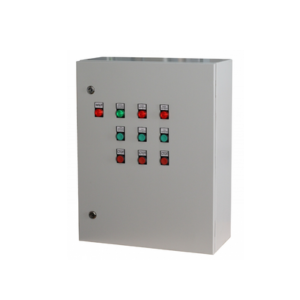

Щит управления ЩУ5

Щит управления ЩУ5 предназначен для управления вентиляцией и электрическим калорифером в приточных системах. Устройство поддерживает подключение частотного преобразователя для регулировки скорости вращения вентилятора.

Электрический нагреватель делится на две группы по мощности с возможностью их раздельного включения. Максимальная суммарная мощность калорифера — до 48 кВт (при питании 380 В).

Вентилятор и нагревательные секции включаются независимо друг от друга. При отключении вентилятора нагреватель автоматически обесточивается.

Для повышения безопасности предусмотрено отключение питания нагревателя при срабатывании встроенных биметаллических термовыключателей.

ЩУ5 может работать совместно с щитами ЩУВ1, ЩУВ2 или ЩУВ3, что позволяет реализовать синхронное управление вытяжным вентилятором. В этом случае вытяжной вентилятор будет запускаться одновременно с приточным.

Электропитание и условия эксплуатации:

• Напряжение: ~380 В ± 15%, 50 Гц
• Рабочий температурный диапазон: от 0 до +40 °С

Основные функции:

• Ручной запуск и останов вентилятора (380 В)
• Ручной запуск и останов электрического нагревателя (380 В)
• Управление двумя группами нагревательных элементов с раздельным включением
• Защита от перегрева калорифера на основе сигналов от биметаллических термовыключателей
• Блокировка работы нагревателя без включённого вентилятора
• Контроль функционирования вентилятора с помощью дифференциального датчика давления воздуха PS500 или PS1500
• Индикация степени загрязнения фильтра по тому же датчику давления
• Управление воздушной заслонкой с электроприводом (220 В, с возвратной пружиной)
• Автоматическое отключение при получении сигнала от системы пожарной сигнализации
• Световая индикация текущего состояния системы
• Возможность совместной работы с щитами ЩУВ1, ЩУВ2 и ЩУВ3 для синхронного запуска вытяжного вентилятора

Технические характеристики ЩУ5

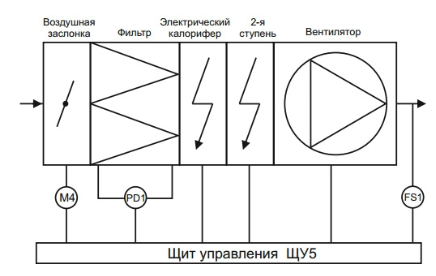

Функциональная схема

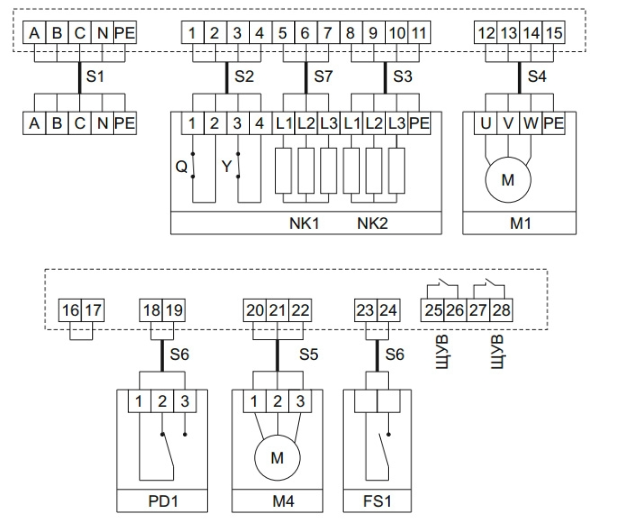

Схема подключения ЩУ5-1,5-30, ЩУ5-1,5-36, ЩУ5-2,2-42 и ЩУ5-2,2-48

• NK1 - канальный нагреватель;
• NK2 - вторая ступень канального нагревателя;
• М1 - приточный трехфазный вентилятор;
• М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
• PD1 -дифференциальный датчик давления (индикация загрязнения фильтра);
• FS1 - контакт пожарной сигнализации НЗ;
• В щите должны быть установлена перемычка между контактами 16 и 17;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80° С;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130° С.

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.

После запуска вентилятора возможно включение нагревателя. Переключателем ВКЛ НАГРЕВАТЕЛЯ1 включается канальный нагреватель NK1, загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ1.

Переключатель ВКЛ НАГРЕВАТЕЛЯ2 включается вторая ступень канального нагревателя.

Кнопкой СТОП ВЕНТИЛЯТОРА можно выключить вентилятор и оба нагревателя.

Без включенного вентилятора нагреватель не работает .

При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, а вентилятор продолжает работать.

При размыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.

К щиту управления возможно подключение частотного регулятора A TV212.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

Подводимые провода
