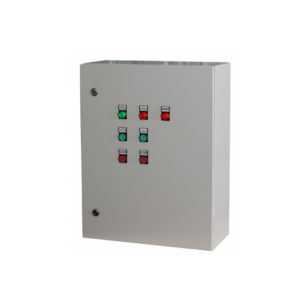

Щит управления ЩУ6

Щит управления ЩУ6 предназначен для управления работой вентилятора и электрического калорифера в составе приточной вентиляционной системы.

Поддерживается подключение частотного преобразователя для регулировки скорости вращения вентилятора. Контроль температуры приточного воздуха осуществляется с помощью электронного контроллера и твердотельного реле.

Электрический нагреватель разбит на две ступени мощности. Первая ступень управляется плавно через твердотельное реле, вторая включается дискретно при помощи контактора. Общая мощность нагревателя может достигать 48 кВт при питании от сети 380 В.

Нагреватель и вентилятор включаются независимо. При остановке вентилятора питание на калорифер автоматически отключается. Дополнительно предусмотрено аварийное отключение нагревателя при срабатывании биметаллических термовыключателей.

ЩУ6 может быть использован совместно со щитами ЩУВ1, ЩУВ2 или ЩУВ3 — в этом случае появляется функция управления вытяжным вентилятором, который будет запускаться синхронно с приточным.

• Напряжение питания: 400 В ± 10 %, 50 Гц
• Температурный диапазон эксплуатации: от 0 до +30 °С

Основные функции:

• Ручное включение и выключение вентилятора (напряжение 400 В)
• Ручное включение и выключение электрического нагревателя (напряжение 400 В)
• Управление двухступенчатым калорифером
• Поддержание заданной температуры приточного воздуха
• Защита от перегрева по сигналам от биметаллических термовыключателей
• Блокировка нагревателя при неработающем вентиляторе
• Контроль работы вентилятора по показаниям дифференциального датчика давления воздуха PS500 (или PS1500)
• Индикация загрязнения фильтра по сигналу с датчика давления PS-500
• Управление воздушной заслонкой с электроприводом (питание 230 В, возвратная пружина или режим "открыто/закрыто")
• Отключение системы при получении сигнала от пожарной сигнализации
• Световая индикация состояния оборудования
• Возможность подключения пульта управления ПУ5 (кнопки "Пуск", "Стоп", лампа "Работа")
• Возможность совместной работы с ЩУВ1, ЩУВ2 или ЩУВ3 для запуска вытяжного вентилятора вместе с приточным

Технические характеристики ЩУ6

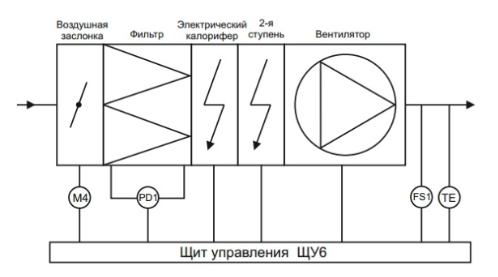

Функциональная схема

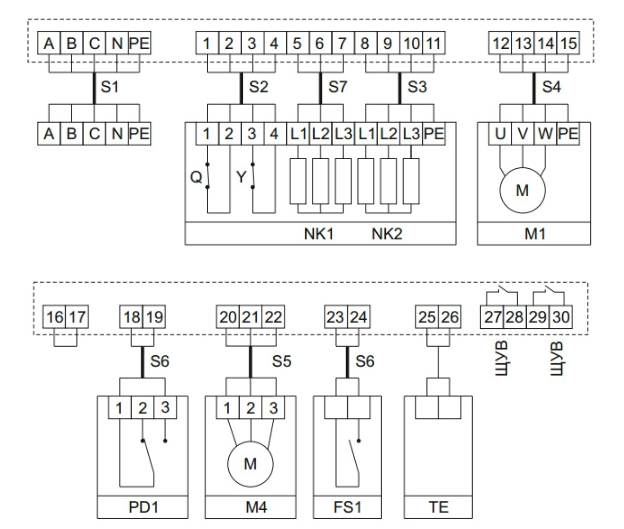

Схема подключения ЩУ6-1,5-30, ЩУ6-1,5-36, ЩУ6-2,2-42 и ЩУ6-2,2-48

• NK1 - канальный нагреватель;
• NK2 - вторая ступень канального нагревателя;
• М1 - приточный трехфазный вентилятор;
• М4 - электропривод воздушной заслонки 230 В, трехпроводное управление;
• PD1 -  дифференциальный датчик давления для индикации загрязнения фильтра;
• ТЕ - температурный канальный датчик TD-K1000;
• FS1 - контакт системы пожарной сигнализации НЗ;
• В щите должна быть установлена перемычка между контактами 16 и 17;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80° С;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С.

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя.

Переключателем ВКЛ НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и на дверце щита управления загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.

Симисторный регулятор температуры, путем периодического включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении.

Нагреватель не работает , если не включить вентилятор. При срабатывании термостатов защиты канальный нагреватель отключается, а вентилятор продолжает работать.

При размыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.

К щиту управления возможно подключение частотного регулятора. Подбор частотного регулятора производится по мощности приточного вентилятора.

Подводимые провода
