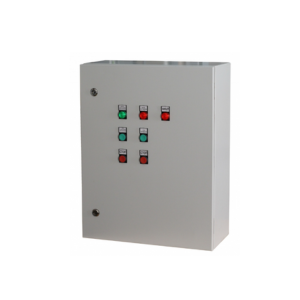

Щит управления ЩУ8

Щит управления ЩУ8 предназначен для автоматизации работы вентилятора и электрического калорифера в составе приточной вентиляционной установки.

Обеспечивает плавную регулировку скорости вентилятора (380 В) и контроль температуры приточного воздуха с помощью встроенного контроллера.

Калорифер разбит на несколько ступеней мощности, что позволяет точно дозировать нагрев. Максимальная суммарная мощность нагревателя — до 132 кВт (при напряжении 380 В).

Вентилятор и нагреватель включаются независимо. При остановке вентилятора подача питания на калорифер автоматически прекращается. Дополнительно реализована защита нагревателя через биметаллические термовыключатели, установленные в его конструкции.

Щит может работать в связке с моделями ЩУВ1, ЩУВ2 или ЩУВ3, что позволяет расширить функциональность за счёт управления вытяжным вентилятором, который в этом случае будет запускаться синхронно с приточной установкой.

• Напряжение питания: ~380 В ±15%, 50 Гц
• Рабочий температурный диапазон: от 0 до +40 °С

Основные функции:

• Ручное включение и выключение вентилятора (на 380 В)
• Плавное управление скоростью вращения вентилятора
• Защита вентилятора от перегрева обмоток и от перегрузки по току
• Ручное включение и отключение калорифера (на 380 В)
• Деление нагревателя на несколько ступеней мощности
• Поддержание заданной температуры приточного воздуха
• Защита калорифера от перегрева с контролем состояния термовыключателей
• Продувка нагревательных элементов (ТЭНов) после завершения работы системы
• Блокировка включения калорифера при выключенном вентиляторе
• Подтверждение работы вентилятора по сигналу от датчика перепада давления PS500 или PS1500
• Индикация загрязнения фильтра на основании данных от дифференциального датчика PS500/PS1500
• Управление воздушной заслонкой с электроприводом (220 В, с возвратной пружиной)
• Отключение системы по сигналу от пожарной сигнализации
• Световая индикация текущего состояния системы
• Возможность подключения выносного пульта ПУ5 (кнопки «Пуск», «Стоп», индикатор «Работа»)
• Совместимость с щитами ЩУВ1, ЩУВ2, ЩУВ3 для управления вытяжным вентилятором

Технические характеристики ЩУ8

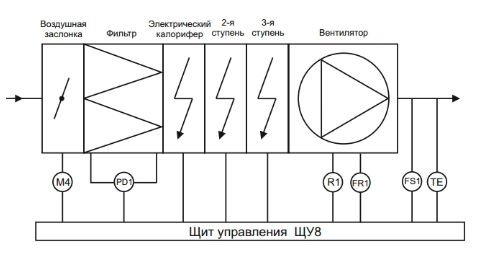

Функциональная схема

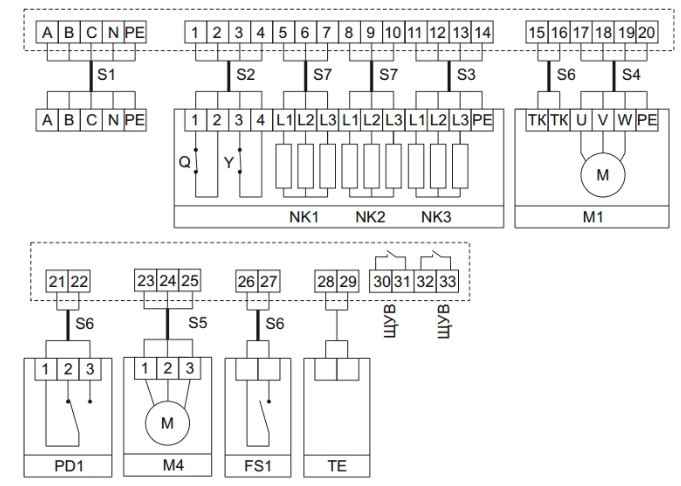

Схема подключения ЩУ8-4,0-60

• NK1 - канальный нагреватель;
• NK2 - вторая ступень канального нагревателя;
• NK3 - третья ступень канального нагревателя;
• М1 - приточный трехфазный вентилятор;
• R1 - частотный регулятор скорости
• М4 - электропривод воздушной заслонки 220 В, трехпроводное управление;
• PD1- дифференциальный датчик давления, индикация загрязнения фильтра;
• ТЕ - температурный канальный датчик TD-K1000;
• FS1 - контакт системы пожарной сигнализации НЗ;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
• Q - термостат защиты от перегрева, температура срабатывания 70–80 ° С ;
• Y - термостат защиты от воспламенения, температура срабатывания 120–130 ° С.

Подводимые провода
