Щит управления ЩУВ5

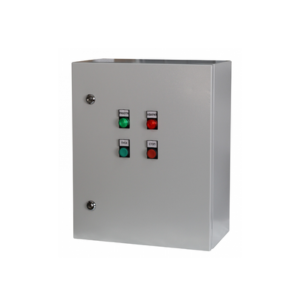

Щит управления ЩУВ5 предназначен для обеспечения плавного запуска и защиты от перегрузки по току трехфазных вентиляторов с питанием 380 В. Устройство размещено в металлическом корпусе.

Благодаря встроенному блоку плавного пуска обеспечивается постепенный, контролируемый запуск вентилятора, исключающий резкие скачки тока и механические удары.

Щит применяется для управления вентиляторами, не оснащёнными встроенными термоконтактами.

Возможна организация дистанционного управления с использованием выносного пульта ПУ2, который отображает текущие режимы работы и аварийные состояния системы.

Модель ЩУВ5 оптимально подходит для эксплуатации с вентиляторами большой мощности и оборудованием, требующим плавного запуска из-за тяжёлых условий пуска.

ЩУВ5 может использоваться совместно с управляющими щитами серий ЩУ и ЩУТ при подключении вытяжных вентиляторов к системам приточной вентиляции.

• Напряжение питания: ~380 В ±15%, 50 Гц;
• Рабочий температурный диапазон: от 0 до +40 °С.

Функциональные возможности:

• ручной запуск и останов вентилятора с питанием 380 В;
• плавный пуск двигателя;
• защита от токовых перегрузок;
• управление воздушной заслонкой с приводом (питание 220 В, возвратная пружина);
• отключение оборудования при поступлении сигнала от системы пожарной сигнализации;
• индикация текущего состояния;
• поддержка удалённого управления с помощью пульта ПУ2.

Технические характеристики ЩУВ5

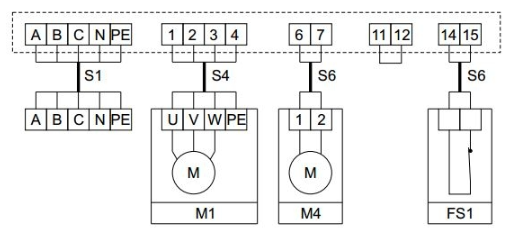

Схема подключения ЩУВ5, пуск/стоп вентилятора кнопками щита управления

• М1 - вентилятор, питание 380 В;
• М4 - электропривод воздушной заслонки. Питание 220 В, возвратная пружина. Например LF230 Belimo;
• 14 и 15 - контакт системы пожарной сигнализации (нормально замкнутый);
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
• В щите должны быть установлены перемычки между контактами 11 и 12.
• При нажатии в щите кнопки ПУСК на вентилятор М1 подается питание 380 В.
• На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.
• Сигнал 220 В также подается на клемму 8, он применяется для подтверждения включения вентилятора.
• При срабатывании автоматического выключателя (короткое замыкание или перегрузка по току) вентилятор отключается и подается сигнал 220 В на клемму 10.
• При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.

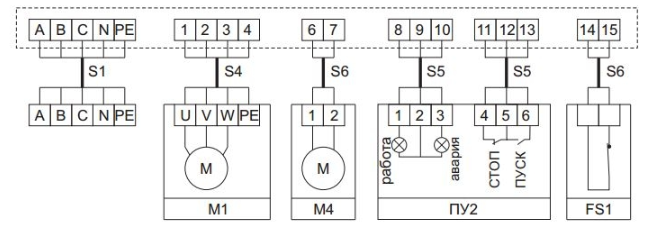

Схема подключения ЩУВ5, пуск/стоп вентилятора с пульта управления ПУ2

• М1 - вентилятор, питание 380 В;
• М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
• ПУ2 - пульт управления. Кнопки ПУСК, СТОП, лампочки АВАРИЯ и РАБОТА;
• FS1 - контакт системы пожарной сигнализации (нормально замкнутый);
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
• При нажатии кнопки ПУСК на пульте управления ПУ2 на вентилятор М1 подается питание 380 В.
• На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.
• На ПУ2 загорается лампочка РАБОТА.
• При срабатывании автоматического выключателя (короткое замыкание или перегрузка по току) вентилятор отключается и загорается лампочка АВАРИЯ на пульте управления.
• При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.
• Возможно дистанционное включение вентилятора замыканием контактов 11 и 13. Выключение вентилятора возможно при их размыкании. Эта схема подключения может быть использована для дистанционного управления вентиляторами.
• Внимание! Вентилятор, подключенный к щиту ЩУВ5 не может управляться частотным преобразователем.
