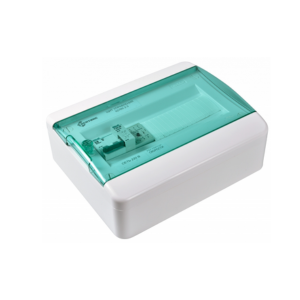

Щит управления ЩУВ6

Щит управления ЩУВ6 предназначен для управления вентилятором на 220 В с асинхронным двигателем и обеспечивает плавное регулирование скорости его вращения.

Скорость вентилятора можно настраивать вручную — с помощью встроенного регулятора на передней панели щита, либо дистанционно — посредством внешнего управляющего сигнала 0–10 В или через внешний потенциометр сопротивлением 10 кОм.

Устройство применяется в случаях, когда необходимо точно регулировать скорость вращения канального вентилятора с питанием 220 В.

• Напряжение питания: ~220 В ±15%, 50 Гц;
• Рабочая температура: от 0 до +40 °С.

Основные функции:

• автоматическое включение и выключение вентилятора при подаче/снятии напряжения питания;
• встроенный регулятор скорости для плавного изменения оборотов вентилятора;
• поддержка внешнего сигнала 0–10 В для дистанционного управления скоростью;
• возможность регулирования скорости с помощью внешнего потенциометра 10 кОм;
• управление воздушной заслонкой с приводом на 220 В и возвратной пружиной.

Технические характеристики ЩУВ6

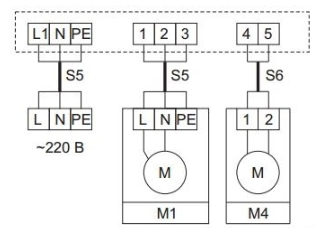

Схема подключения ЩУВ6, задание скорости вращения с щита управления

• М1 - канальный вентилятор, питание 220 В;
• М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
• L и N - сеть 220 В, PE - защитная земля.
• Включение/выключение вентилятора при помощи автоматического выключателя.
• Для задания нужной скорости вращения вентилятора необходимо повернуть ручку на симисторном регуляторе СРМ2,5Щ (СРМ5Щ).

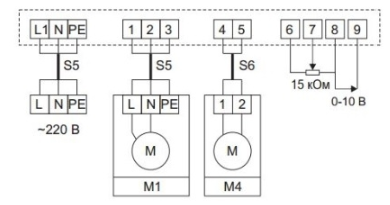

Схема подключения ЩУВ6, внешнее задание скорости вращения вентилятора

• М1 - канальный вентилятор, питание 220 В;
• М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
• L и N - сеть 220 В, PE - защитная земля.
• Включение/выключение вентилятора при помощи автоматического выключателя.

Работа от внешнего задающего сигнала:

10 кОм

• Переменный резистор для управления скоростью вращения вентилятора.
• Крайнее левое положение резистора соответствует 100 В, крайнее правое – 220 В.
• Длина соединительных проводов не более 2-х метров.
• Для задания скорости вращения от внешнего резистора необходимо переключатель на лицевой панели симисторного регулятора СРМ2,5Щ (СРМ5Щ) установить в положение 2.

0-10 В

• Внешний сигнал управления. Сигнал 0 В соответствует подаче на двигатель вентилятора питания 100 В, сигнал 10 В соответствует 220 В.
• Длина соединительных проводов не более 13-ти метров.
• Для задания скорости вращения от сигнала 0-10 В необходимо переключатель на лицевой панели симисторного регулятора СРМ2,5Щ (СРМ5Щ) установить в положение 2.

Подводимые провода
