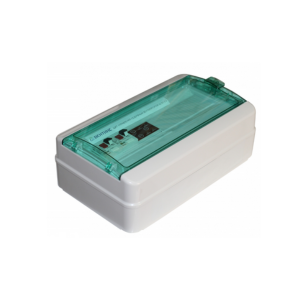

Щит управления ЩУВ7

Щит управления ЩУВ7 предназначен для автоматического управления основным и резервным вентиляторами, а также для защиты трехфазных электродвигателей (380 В) от перегрузки по току. Доступны версии устройства и для управления однофазными вентиляторами с питанием 220 В.

Щит обеспечивает бесперебойную работу приточной или вытяжной вентиляции за счёт автоматического переключения между основным и резервным вентиляторами. Применяется для управления вентиляторами, не оборудованными встроенными термоконтактами.

Предусмотрено подключение выносного пульта ПУ4, отображающего режимы работы обоих вентиляторов и сигналы аварий.

• Напряжение питания (трехфазные модели): ~380 В ±15%, 50 Гц;
• Напряжение питания (однофазные модели): ~220 В ±15%, 50 Гц;
• Температурный диапазон эксплуатации: от 0 до +40 °С.

Функциональные возможности:

• ручной запуск и останов основного и резервного вентилятора (напряжение питания 380 В или 220 В в зависимости от версии);
• контроль работоспособности вентиляторов по сигналу от дифференциального датчика давления воздуха PS-500 (или PS-1500);
• защита электродвигателей от токовых перегрузок;
• сухие контакты для управления воздушной заслонкой и внешней индикации работы вентиляторов;
• индикация текущего состояния системы;
• возможность подключения выносного пульта ПУ4 для дистанционного контроля и управления.

Технические характеристики ЩУВ7

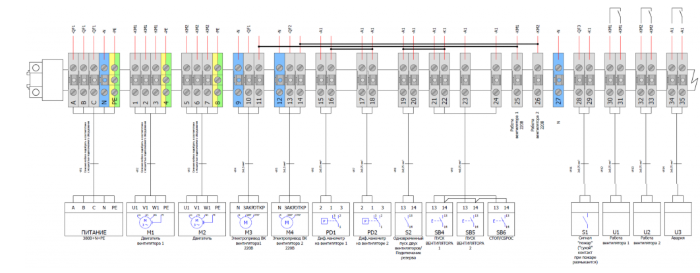

Схема подключения ЩУВ7 и 3ф. двигателей на 380 В

• М1 - первый вентилятор;

• М2 - второй вентилятор;

• М3 - Электропривод заслонки первого вентилятора;
• М4 - Электропривод заслонки первого вентилятора;
• РD1 - дифференциальный датчик давления PS500 (PS1500) первого вентилятора;
• РD2 - дифференциальный датчик давления PS500 (PS1500) второго вентилятора;
• А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
• Возможность включать/выключать вентиляторы не только с лицевой панели контроллера КР21, но и с внешнего пульта ПУ4 или дистанционно, через контакты 21–24 щита управления.
• Возможность запускать одновременно оба вентилятора при замыкании контактов 19-20 щита управления.
• Сигналы типа "сухой контакт": "Работа Вентилятора 1", "Работа Вентилятора 2", "Общая авария"
• Защита основного и резервного вентилятора от перегрузки по току. При срабатывании автоматического выключателя также подключается резервный вентилятор.
• Кнопка СТОП, на контроллере КР21, останавливает работающий вентилятор и сбрасывает светодиоды АВАРИЯ.
• Внимание! Ввиду возможного высокого уровня помех использовать при подключении ПУ4 только экранированный кабель.

Подводимые провода ЩУВ7
