Щиты управления электрическими нагревателями ЩУ-ЭП
Щиты управления ЩУ-ЭП предназначены для управления электрическими нагревателями в составе приточных и приточно-вытяжных вентиляционных установок.
Обеспечивается синхронное (сблокированное) управление приточным и вытяжным вентиляторами. В зависимости от конфигурации щита предусмотрена возможность плавной регулировки скорости обоих вентиляторов.
Щиты совместимы с нагревателями, работающими от однофазного (220 В), двухфазного и трёхфазного (380 В) питания. Диапазон подключаемой мощности нагревателей — от 3 до 15 кВт.
Реализована защита нагревательного элемента — при срабатывании встроенных биметаллических термовыключателей питание автоматически отключается.
Контроль работы приточного вентилятора осуществляется с помощью дифференциального датчика давления, что позволяет обеспечить надёжность функционирования системы.

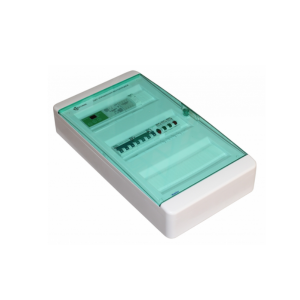

Запуск всей системы возможен одной кнопкой. Также имеется возможность подключения дистанционного пульта управления. Щит размещён в пластиковом корпусе, оснащённом теплоотводящим радиатором на задней панели.
- Питание для моделей с однофазным нагревателем: 220 В ±15%, 50 Гц
- Питание для моделей с трёхфазным нагревателем: 380 В ±15%, 50 Гц
- Рабочая температура окружающей среды: от 0 до +40 °С
Основной функционал:
- Ручное включение и выключение вентиляционной системы
- Плавное управление скоростью приточного вентилятора (в зависимости от исполнения)
- Возможность плавной регулировки скорости вытяжного вентилятора (в зависимости от исполнения)
- Поддержка электрических нагревателей на 220/380 В (1, 2 или 3 фазы)
- Контроль температуры приточного воздуха
- Защита калорифера от перегрева с контролем состояния термовыключателей
- Контроль включения вентилятора с помощью датчика перепада давления PS500
- Индикация состояния фильтра по сигналу от датчика давления PS500
- Управление воздушной заслонкой (220 В), с возвратной пружиной или в режиме «открыто/закрыто»
- Подключение внешнего кнопочного пульта ПУ5 (Пуск, Стоп, индикация работы)
- Автоматическое отключение системы при получении сигнала от пожарной сигнализации
- Индикация состояния вентиляционной установки
Технические характеристики ЩУ-ЭП
| Наименование щита управления | Приточный вентилятор 220 В, кВт | Вытяжной вентилятор 220 В, кВт | Регулировка скорости вентилятора приток/вытяжка | Электрический нагреватель | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |
| ЩУ-ЭП-10-3.1 | 0,55 | - | - | 3кВт/220В/1ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-11-3.1 | 0,55 | 0,55 | - | 3кВт/220В/1ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р10-3.1 | 0,55 | - | СРМ2.5Щ/- | 3кВт/220В/1ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-Р11-3.1 | 0,55 | 0,55 | СРМ2.5Щ/- | 3кВт/220В/1ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р1Р1-3.1 | 0,55 | 0,55 | СРМ2.5Щ/СРМ2.5Щ | 3кВт/220В/1ф | 300х560х173 | IP65 | 8,0 | пластик |
| ЩУ-ЭП-10-5.2 | 0,55 | - | - | 5кВт/380В/2ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-11-5.2 | 0,55 | 0,55 | - | 5кВт/380В/2ф | 290х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р10-5.2 | 0,55 | - | СРМ2.5Щ/- | 5кВт/380В/2ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-Р11-5.2 | 0,55 | 0,55 | СРМ2.5Щ/- | 5кВт/380В/2ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р1Р1-5.2 | 0,55 | 0,55 | СРМ2.5Щ/СРМ2.5Щ | 5кВт/380В/2ф | 300х560х173 | IP65 | 8,0 | пластик |
| ЩУ-ЭП-10-6.3 | 0,55 | - | - | 6кВт/380В/3ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-11-6.3 | 0,55 | 0,55 | - | 6кВт/380В/3ф | 290х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р10-6.3 | 0,55 | - | СРМ2.5Щ/- | 6кВт/380В/3ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-Р11-6.3 | 0,55 | 0,55 | СРМ2.5Щ/- | 6кВт/380В/3ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р1Р1-6.3 | 0,55 | 0,55 | СРМ2.5Щ/СРМ2.5Щ | 6кВт/380В/3ф | 408х560х173 | IP65 | 8,0 | пластик |
| ЩУ-ЭП-10-9.3 | 0,55 | - | - | 9кВт/380В/3ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-11-9.3 | 0,55 | 0,55 | - | 9кВт/380В/3ф | 290х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р10-9.3 | 0,55 | - | СРМ2.5Щ/- | 9кВт/380В/3ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-Р11-9.3 | 0,55 | 0,55 | СРМ2.5Щ/- | 9кВт/380В/3ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р1Р1-9.3 | 0,55 | 0,55 | СРМ2.5Щ/СРМ2.5Щ | 9кВт/380В/3ф | 408х560х173 | IP65 | 8,0 | пластик |
| ЩУ-ЭП-10-12.3 | 0,55 | - | - | 12кВт/380В/3ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-11-12.3 | 0,55 | 0,55 | - | 12кВт/380В/3ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р10-12.3 | 0,55 | - | СРМ2.5Щ/- | 12кВт/380В/3ф | 290х535х122 | IP41 | 7,0 | пластик |
| ЩУ-ЭП-Р11-12.3 | 0,55 | 0,55 | СРМ2.5Щ/- | 12кВт/380В/3ф | 398х535х122 | IP41 | 8,0 | пластик |
| ЩУ-ЭП-Р1Р1-12.3 | 0,55 | 0,55 | СРМ2.5Щ/СРМ2.5Щ | 12кВт/380В/3ф | 408х560х173 | IP65 | 8,0 | пластик |
| ЩУ-ЭП-10-15.3 | 0,55 | - | - | 15кВт/380В/3ф | 300х560х173 | IP65 | 9,0 | пластик |
| ЩУ-ЭП-11-15.3 | 0,55 | 0,55 | - | 15кВт/380В/3ф | 408х560х173 | IP65 | 10,0 | пластик |
| ЩУ-ЭП-Р10-15.3 | 0,55 | - | СРМ2.5Щ/- | 15кВт/380В/3ф | 300х560х173 | IP65 | 9,0 | пластик |
| ЩУ-ЭП-Р11-15.3 | 0,55 | 0,55 | СРМ2.5Щ/- | 15кВт/380В/3ф | 408х560х173 | IP65 | 10,0 | пластик |
| ЩУ-ЭП-Р1Р1-15.3 | 0,55 | 0,55 | СРМ2.5Щ/СРМ2.5Щ | 15кВт/380В/3ф | 408х560х173 | IP65 | 10,0 | пластик |

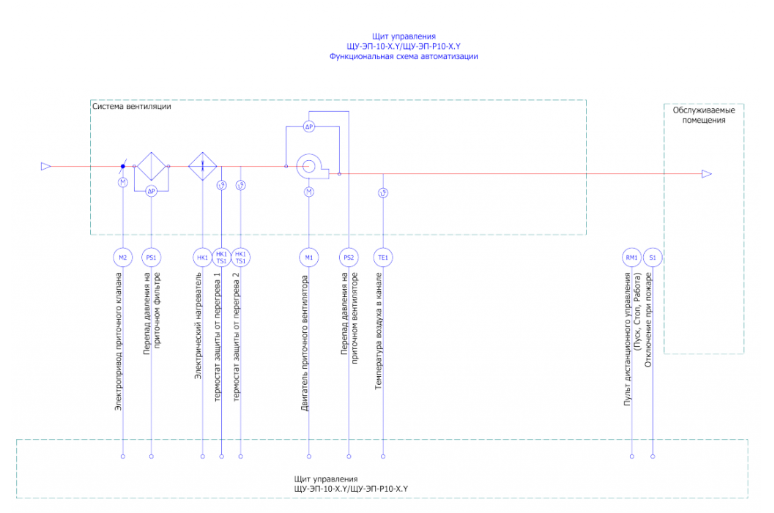

Функциональная схема ЩУ-ЭП-10-X.Y

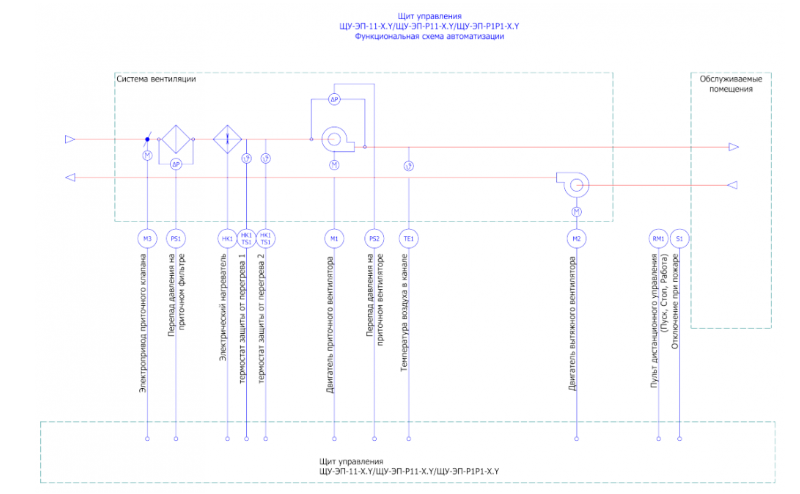

Функциональная схема ЩУ-ЭП-11-X.Y

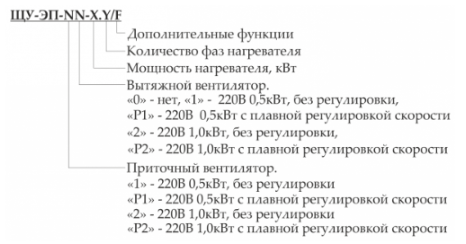

Расшифровка названия
Например, ЩУ-ЭП-Р1Р1-12.3 означает что щит будет управлять приточно-вытяжной системой с возможностью регулировки скорости приточного и вытяжного вентилятора и электрическим калорифером 12 кВт, 380В, 3 фазы.
Дополнительно через "/" могут указываться следующие дополнительные функции: "/Пр" - Продувка ТЭНов после остановки системы. "/ksp" - В щите выводится питание 220В 6А для подключения саморегулирующего кабеля периметрального обогрева.
