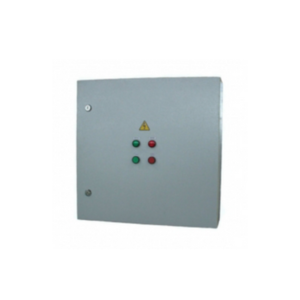

Щиты управления электродвигателями вентиляторов ЩАУ

Щиты автоматического управления ЩАУ предназначены для управления и защиты электродвигателей, применяемых в системах вентиляции, дымоудаления и других инженерных установках. Они обеспечивают надёжный запуск, контроль работы и защиту оборудования от перегрузок и нештатных ситуаций.

Основные типы щитов управления

ЩАУ-В-1.1 — предназначен для прямого запуска электродвигателей мощностью до 15 кВт
ЩАУ-В-1.2 — управление двигателями свыше 15 кВт с функцией плавного пуска и автоматическим подключением байпас-контактора после разгона; дополнительное охлаждение не требуется
ЩАУ-В-1.3 — управление с возможностью регулировки частоты вращения, вентиляция щита предусмотрена для отвода тепла

Функциональные возможности

Запуск и останов вентилятора
Защита оборудования от коротких замыканий и перегрузок
Выбор режима работы: локальный / удалённый / отключен
Отключение вентилятора при поступлении сигнала от системы пожарной сигнализации (НЗСК)
Кнопка "Сброс аварии" для восстановления работы после устранения неисправности

Возможные аварийные состояния

Срабатывание тепловой защиты двигателя
Активация сигнала от пожарной сигнализации
Отсутствие перепада давления на вентиляторе (опционально)

Элементы индикации и управления

Световая индикация аварии (красный цвет)
Индикатор работы оборудования (зелёный цвет)
Кнопка "Пуск" (зелёная)
Кнопка "Стоп" (красная)
Трёхпозиционный переключатель режимов: местное / дистанционное / выключено

Пример обозначения при заказе

ЩАУ-В-2.2-45-380-Л-С-NM230А-RS-УХЛ4 — щит управления двумя вентиляторами с функцией плавного пуска (устройство плавного пуска на 45 А), питающее напряжение 380 В, подключение в линию, синхронный режим работы второго вентилятора, управление воздушным клапаном с приводом NM230А, передача данных по протоколу RS485, климатическое исполнение УХЛ4.

Щиты с функцией автоматического резервирования

Такие щиты применяются в вентиляционных установках, где требуется автоматическое включение резервного вентилятора при неисправности основного. Переключение осуществляется при следующих условиях:

Срабатывание защиты от перегрузки на основном вентиляторе
Отсутствие перепада давления в системе

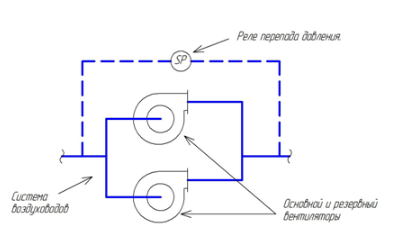

Для реализации алгоритма резервирования в составе щита устанавливается программируемое реле. Оно позволяет задать и изменять параметры срабатывания через встроенные органы управления.

№ п/п	Уставки	Описание
1	Время разгона вентилятора.	Задается допустимое время разгона вентилятора, после истечения которого установка либо включает резервный вентилятор, либо в случае, если не получен нужный перепад давления на резервном вентиляторе уходит в режим "Авария".
2	Алгоритм резервирования	Задается тип резервирования. - постоянный резерв. Выбираются основной и резервный вентилятор, и всегда первым запускается основной; - резерв с ротацией. Каждый пуск основной и резервный вентиляторы меняются ролями.
3	Основной вентилятор	Задается основной вентилятор, который будет запускаться после нажатия кнопки "Пуск", соответственно второй вентилятор будет резервным (в случае применения постоянного резерва).
4	Количество РПД	Задается количество используемых реле перепада давления.

Маркировка по функциональности

ЩАУ–В:

Пуск/останов вентилятора (В.1)
Плавный пуск/останов (В.2)
Частотное регулирование и плавный пуск/останов (В.3)
Защита от короткого замыкания, перегрузки, обрыва фаз
Отключение по НЗСК

ЩАУ–ВК: для прямоугольных канальных вентиляторов:

Пуск/останов
Выбор режима местное/дистанционное
Настройка производительности ручкой потенциометра или внешним сигналом

ЩАУ–ВК–Р: для круглых канальных вентиляторов:

Пуск/останов
Плавное регулирование скорости симисторным регулятором
Защита от короткого замыкания и перегрузки

Тип ЩАУ-В	Габаритные размеры, мм	Масса не более, кг	Тип монтажа
ЩАУ-В-1.1 (все типоразмеры)	433х463х189	20	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 0,55 кВт	603х668х200	30
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 2,2 кВт	1000х700х225	52
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 4 кВт	1150х700х225	58
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 11 кВт	1150х700х225	60
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 22 кВт	1350х700х225	68
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 75 кВт	1350х700х225	100

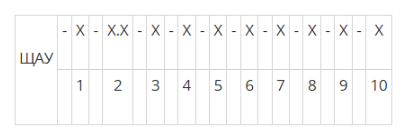

Условное обозначение щитов автоматического управления типа ЩАУ-В

1. Объект управления:

В – вентилятор (радиальный, крышный (кроме ВКР-М), осевой, канальный серии ВРКп)

2. Количество вентиляторов и метод управления (пуска), через точку:

Метод управления (пуска):

прямой пуск.
плавный пуск (*: 2r - устройство плавного пуска без встроенной тепловой защиты, 2e - устройство плавного пуска со встроенной тепловой защитой);
частотное регулирование.

3. Наибольший ток защитного (управляющего) устройства. Для прямого пуска - наибольший ток теплового реле, для устройства плавного пуска наибольший ток устройства плавного пуска, для частотного регулирования - наибольший ток преобразователя частоты.

4. Напряжение питания электродвигателя вентилятора.

5. Тип подключения устройства плавного пуска (при наличии):

Л – в линию;
Т – в треугольник;

6. Алгоритм работы второго и последующих вентиляторов:

Н – независимо;
Р – резервирование.

7. Тип привода воздушного клапана (при наличии).

8. Внешнее управление

i – токовый сигнал (4-20 mA);
u – напряжение (0-10 В);
RS – интерфейс RS485;
Eth – интерфейс Ethernet;
PBDP - Profibus DP;
СК- НО "сухой контакт".

9. Код используемого контроллера;

0 – МС8 МЗТА,
1 – МС12 МЗТА,
2 – S7-1200 Siemens,
3 – ПЛК73 ОВЕН,
4 - С2010 Сегнетикс,
5 - 2G(i) Сегнетикс,
6 – M168 Schneider Electric,
7 – M171 Schneider Electric,
8 – Zelio Schneider Electric,
9 – Pixel,
10 – M2 Спинбрэйн Про,
11 – M172 Schneider Electric,
12 – pCO Carel,
13 – Fastwel,
14 – ПР110(4) ОВЕН,
15 – Allen Bradley,
16 – ТРМ1,
17 – ПЛК110 ОВЕН,
18 – ПР200 ОВЕН,
19 – ПЛК63 ОВЕН.

10. Климатическое исполнение: У, ХЛ, УХЛ, Т и категория размещения 2,3,4.

Пост дистанционного управления ПДУ-N

Пост дистанционного управления ПДУ-N, предназначен для дистанционного (проводного) управления щитами управления отопительными агрегатами типа ЩСА-АО, щитами управления электродвигателями вентиляторов типа ЩАУ-В (за исключением комплекта управления круглым канальным вентилятором ЩАУ-ВК-Р), а также системой автоматики типа СА-Х. (Х – код типа системы автоматики).

Пост дистанционного управления ПДУ поставляется по отдельной заявке.

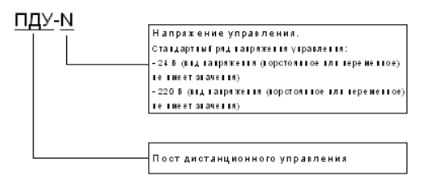

Условное обозначение
