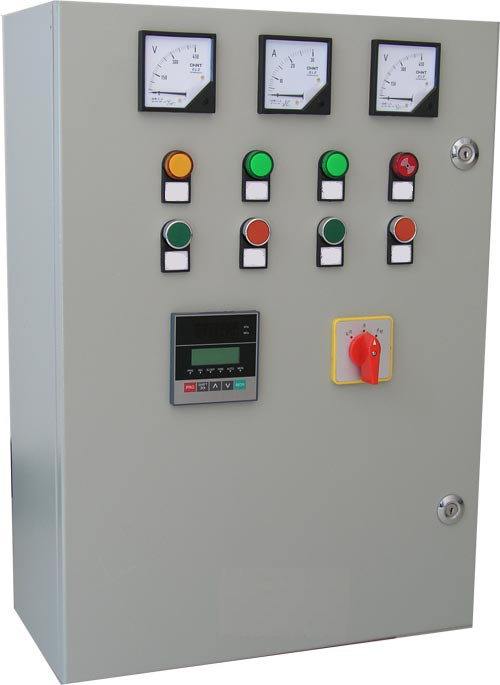

Шкаф управления дренажным насосом ШУДН

Шкаф управления дренажными насосами серии ШУДН (далее – Шкаф) предназначен для автоматического и ручного управления группой из трех насосных агрегатов (два рабочих, один резервный), работающих в системах водоотведения, дренажа и канализации.

Шкаф обеспечивает комплексное управление, контроль рабочих параметров и защиту электродвигателей насосов, а также другого подключенного оборудования.

В зависимости от модификации, шкаф реализует следующие алгоритмы управления:

• Управление по уровню: поддержание заданного уровня жидкости в резервуаре с использованием поплавковых или кондуктометрических датчиков.
• Управление по давлению: поддержание заданного давления в напорном трубопроводе с использованием преобразователя частоты (ПЧ) и аналогового датчика давления (применяется для модификаций с ПЧ).

В модификациях для насосов с мощностью электродвигателей более 15 кВт для плавного пуска и останова применяются устройства плавного пуска (УПП). В модификациях, требующих регулирования производительности для поддержания давления, применяется преобразователь частоты (ПЧ).

Основные функции:

1) Комплексная защита электродвигателей насосов от:

     - короткого замыкания;

     - длительных перегрузок по току;

     - работы насоса в режиме «сухого хода».

2) Контроль параметров питающей сети с помощью реле контроля фаз, обеспечивающего защиту от:

     - обрыва фаз;

     - асимметрии (перекоса) фаз;

     - неправильного чередования фаз;

     - повышенного/пониженного напряжения.

3) Работа в двух режимах: «Ручной» и «Автоматический».

4) Автоматическое чередование рабочих насосов для выравнивания их моторесурса.

5) Учет времени наработки (моточасов) для каждого насосного агрегата.

6) Автоматическое включение резервного насоса в случае аварии одного из рабочих.

7) Визуальная светосигнальная индикация состояния насосов («Работа», «Авария») и режимов работы шкафа.

8) Возможность подключения к системам удаленной диспетчеризации с передачей детальной информации о состоянии системы.



Режимы работы

• «Ручной» (Местный): Управление каждым насосом осуществляется индивидуальными кнопками «Пуск» и «Стоп». Автоматика отключена. Все электрические защиты активны.
• «Автоматический»: Шкаф управляет насосами на основании сигналов от внешних датчиков (уровня или давления).

Органы управления и индикации

• Вводной автоматический выключатель: Подача/снятие питания.
• Переключатель режимов «Ручной-0-Автоматический»: Выбор режима работы.
• Кнопки «Пуск» / «Стоп»: Для каждого насоса (для ручного режима).
• Лампа «Сеть»: Индикация наличия питания.
• Лампы «Работа» / «Авария»: Для каждого насоса.

Клеммы для внешних подключений

Клеммник XT0: Силовой ввод (~380В, 50 Гц)

Клемма	Назначение
L1, L2, L3	Фазы 1, 2, 3
N	Рабочий ноль
PE	Защитное заземление



Клеммники XT1, XT2, XT3: Подключение Насосов 1, 2, 3 (Резервный)

Клемма	Назначение
U, V, W	Фазы двигателя соответствующего насоса
PE	Заземление корпуса насоса



Клеммник XT4: Подключение датчиков уровня

Клемма	Назначение
COM	Общий провод для датчиков / Общий электрод
IN1	Сигнал датчика «Сухой ход» / Электрод «Сухой ход»
IN2	Сигнал датчика «Нижний рабочий уровень» / Электрод «Нижний уровень»
IN3	Сигнал датчика «Верхний рабочий уровень» / Электрод «Верхний уровень»
IN4	Сигнал датчика «Пиковый/аварийный уровень» / Электрод «Пиковый уровень»



Клеммник XT5: Подключение датчика давления

Клемма	Назначение
+24V, GND	Питание датчика (+24В и Общий)
AIN1	Аналоговый вход (сигнал 4-20 мА)



Клеммник XT6: Сигналы для диспетчеризации (сухой контакт, тип - Н.О.)

Клеммы	Описание сигнала
11, 12	Питание шкафа в норме (контакт реле контроля фаз)
13, 14	Общая авария шкафа
21, 22	Насос 1 в работе
23, 24	Насос 2 в работе
25, 26	Насос 3 (резервный) в работе
31, 32	Режим «Автоматический» отключен (шкаф в ручном режиме или выключен)
41, 42	Сигнал «Сухой ход»
43, 44	Сигнал «Рабочий уровень достигнут»
45, 46	Сигнал «Пиковый уровень достигнут»



Клеммник XT7: Внешние цепи управления

Клеммы	Описание
11, 12	Внешняя блокировка. Установить перемычку при отсутствии сигнала. Размыкание контакта приводит к аварийной остановке всех насосов.
