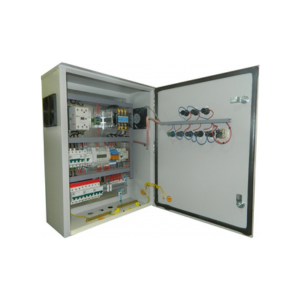

Шкаф управления приточной вентиляцией 7,5кВт+22кВт ТЭН (PIXEL)

Шкаф управления приточной вентиляцией 7,5кВт+22кВт ТЭН (PIXEL) предназначены для управления приточно-вытяжной вентиляционной установкой любого типа. В шкафах используется свободнопрограммируемый контроллер марки PIXEL, позволяющий с помощью простого и бесплатного пакета SMConstructor HVAC создавать различные программы для управления вентустановкой.

Все шкафы имеют число-буквенную  маркировку проводов, согласно электрической принципиальной схеме шкафа управления.

Охлаждение установленного в шкафу твердотельного реле производится с помощью вентилятора и регулируемого термостата. Шкафы собираются на комплектующих фирм - Schnaider Electric, Finder, Klemsan, DEKraft, ATP.

Спецификация и состав шкафа 7,5кВт+22кВт ТЭН (PIXEL)

• Металлический корпус размером(ВхШхГ) 650х500х220мм, со степенью защиты IP54, с двумя замками - 1 шт.
• Выключатель нагрузки 3п. 100А - 1 шт.
• Автоматический выключатель 3п. 20А - 2 шт.
• Автоматический выключатель 3п. 50А - 1 шт.
• Автоматический выключатель 1п. 6А - 2 шт.
• Контроллер PIXEL 2511-02-0( в комплекте батарея, модуль памяти) - 1 шт.
• Реле Finder 2ПК - 3шт.
• Колодка на дин-рейку для реле Finder 2ПК - 3 шт.
• Блок питания 220В\12-24В - 1 шт.
• Пускатель магнитный 50А кат. 220В - 1 шт.
• Твердотельное реле SSR 3ф. 80А упр. 3-32в. - 1 шт.
• Усилитель аналогового сигнала БРЛ-АУ - 1 шт.
• Радиатор для твердотельного реле - 1 шт.
• Вентилятор 120х120мм 220В АС - 1 шт.
• Решетка для вентилятора 120х120мм - 2 шт.
• Термостат на дин-рейку 0-60°С - 1 шт.
• Розетка на дин-рейку - 1 шт.
• Сигнальная арматура зел. 220В - 8 шт.
• Переключатель с ключом I-0 - 1 шт.
• Клеммная колодка Klemsan 2,5кв.мм серая - 19 шт.
• Клеммная колодка Klemsan 4кв.мм серая - 6 шт.
• Клеммная колодка Klemsan 6кв.мм серая - 3 шт.
• Шина нулевая 8х12мм - 2 шт.
• Изолятор типа "Стойка" синий - 2 шт.
• Датчик наружной температуры уличного типа S+S ATF1 PT1000 - 1 шт.
• Датчик температуры канального типа S+S HTF200 PT1000 - 1 шт.
• Реле перепада давления HK Instruments PS500B - 1 шт.
• Паспорт, руководство пользователя, программа управления вентустановкой, ключи - 1 компл.

Структура условного обозначения

• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - шкаф управления вентиляцией;
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - мощность приточного вентилятора, кВт;
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - мощность вытяжного вентилятора, кВт;
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - тип нагревателя - Э-электрический нагреватель, В- водяной нагреватель;
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - мощность электрического нагревателя, кВт;
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - Д- наличие выходных дискретных сигналов в систему диспетчеризации;
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - степень защиты ящика: 31 - IP31, 54 - IP54. 65 - IP65
• ШУПВ-Х-Х-Х-Х-X-X УХЛ4 - климатическое исполнение ящика и категория размещения по ГОСТ 15150-69.
