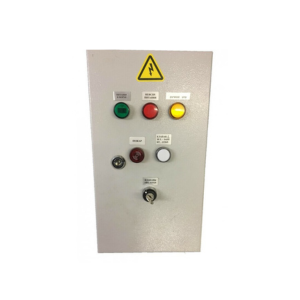

Шкаф управления ШУ-КП-НО-230П-01

Шкаф управления ШУ-КП-НО-230П-01, предназначен для управления одним противопожарным (огнезадерживающим) клапаном нормально открытого типа с пружинным возвратом. Шкаф управления собран в металлическом корпусе, со степенью защити IP54.

Вся коммутационная часть шкафа находится на монтажной панели, а местное управление и индикация находятся на двери шкафа. Вся коммутация производится напряжением 230В, при этом на управляющие приводы клапана так же подается 230В.

Шкаф ШУ-КП-НО-230П-01 работает в трех режимах:

• Местное - с помощью переключателя на дверце шкафа можно перевести шкаф в состояние "Пожар", при этом закроются все подключенные клапана.
• Дистанционное - позволяет управлять и получать необходимые сигналы с диспетчерского пункта, с пожарных кнопок или пультов ПМУ.
• Автоматическое - позволяет запустить систему управления противопожарными клапанами нормально открытого типа по сигналу от системы обнаружения пожара (ППУ).

Для проверки работоспособности клапанов, необходимо переключить шкаф в режим ручного управления. При ручном управлении, все подключенные клапана закроются, и при переключении на режим автоматического управления, все подключенные огнезадерживающие клапана откроются, если не будет сигнала пожар от ППУ и УДП.

Внутри шкафа установлено реле контроля напряжения, с возможностью выставления верхних и нижних пределов, что позволяет защитить шкаф от критического напряжения и при этом увеличится срок службы.

Вся коммутация производится блоками собственного производства BU-NO-U и BU-K. Блок релейной логики BU-K, отвечает за управление клапанами и выводит сигналы состояния клапана на индикацию. Каждый блок BU-K отвечает за конкретный клапан, поэтому рекомендуется к одному блоку подключить только один клапан для увеличении надежности шкафа. Блок BU-NO-U, отвечает за зоны управления и за диспетчеризацию. В стандартном шкафе, предусмотрена только одна зона управления, при необходимости можем увеличить количество зон.

Диспетчеризация и световая индикация шкафа

На лицевой стороне шкафа расположены индикаторы:

• Неисправность питания;
• Питание в норме;
• Ручное управление;
• Пожар;
• Двухцветная индикация для каждого клапана (Зеленый - клапан открыт; Красный - клапан закрыт).

Сигналы для диспетчеризации:

• Неисправность питания;
• Питание в норме;
• Ручное управление;
• Пожар;
• Сигналы состояния клапанов (Закрыт/Открыт).

Схема подключения ШУ-КП-НО-230П-01

1. К блоку BU-NO-U на контакты 1 и 2 подключаем сухой контакт от ППУ (Прибора пожарного управления);
2. К блоку BU-NO-U на контакты 3 и 4 подключаем сухой контакт от УДП (Устройства дистанционного пуска);
3. К блоку BU-NO-U на контакты 5 и 6 подключаем контакты для диспетчеризации "Пожар";
4. К блоку BU-NO-U на контакты 7 и 8 подключаем контакты для диспетчеризации "Ручного управления";
5. К блоку BU-NO-U на контакты 9 и 10 подключаем контакты для диспетчеризации "Авария питания";
6. К блоку BU-NO-U на контакты 3 и 4 подключаем контакты для диспетчеризации "Питание в норме";
7. На "L" подключаем фазу;
8. На "N" подключаем нулевой провод;
9. На "PE" подключаем заземление.

Схема подключения к блоку BU-K клапана любого типа

1. К блоку BU-K на первый контакт "N" подключаем нулевой контакт клапана;
2. К блоку BU-K на второй контакт подключаем фазу L1 к которому будет подаваться напряжение до тех пор, пока шкаф не перейдет в режим "Пожар";
3. К блоку BU-K на третий контакт подключаем фазу L2 к которому будет подаваться напряжение, пока шкаф находится в режим "Пожар", при отключении сигнала пожар, пропадет напряжение на L2 и появиться на L1;
4. К блоку BU-K на четвертый контакт подключаем входное напряжение для индикации состояния клапана;
5. К блоку BU-K на пятый контакт подключаем сигнал состояния клапана "Закрыто";
6. К блоку BU-K на шестой контакт подключаем сигнал состояния клапана "Открыто".

Компоненты шкафа ШУ-КП-НО

• Автоматический выключатель;
• Реле контроля напряжения;
• Блок релейной логики BU-NO-U;
• Блоки релейной логики BU-K;
• Двухцветная световая индикация;
• Световая индикация одноцветная;
• Вольтметр;
• Светошумовая индикация;
• Переключатель на 2 положения.

Технические характеристики ШУ-КП-НО-230П-01
