Шкаф управления ШУ-ПНС-2хХХА-HMI-752 РНЛС.422410.752

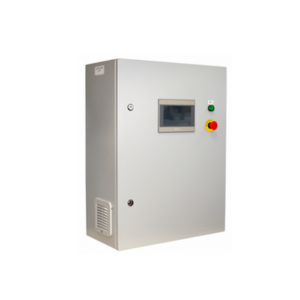

Шкаф управления ШУ-ПНС-2хХХА-HMI-752 РНЛС.422410.752 предназначен для непрерывной круглосуточной работы в качестве устройства управления повысительными насосами системы водоснабжения зданий и сооружений.

Основное назначение шкафа – управление насосной станцией, в состав которой входит от один насос.

Для получения сигналов управления применяются:

1 аналоговый датчик давления (4-20 мА);
1 дискретный датчика контроля перепада давления (рекомендуется);
1 датчик сухого хода(пуск-пауза);
операторская панель.

Шкаф в комплексе с датчиками и исполнительными механизмами:

контролирует и регулирует давление на выходе трубопровода насосной станции;
контролирует состояние насоса;
обеспечивает передачу значений состояния насоса по Modbus RTU RS-485*.

Конструкция

Шкаф выпускается в нескольких исполнениях, различающихся по номинальному коммутируемому току.

Шкаф состоит из металлического корпуса настенного исполнения и передней панели (двери) с элементами индикации и управления.

На задней стенке корпуса установлена монтажная панель с расположенными на ней электрическими аппаратами.

В нижней части монтажной панели установлены блоки зажимов для внешних подключений. Кабели вводятся в корпус снизу.

На передней панели (двери шкафа) расположены:

Световой индикатор [Сеть] (зелёный). Включается после включения автоматов защиты QF1, QF4 и проверки качества электропитания на вводе шкафа;
Кнопка аварийного останова (с фиксацией). Останавливает работу всех насосов.
Операторская панель.

Варианты исполнения шкафа

Тип шкафа	Обозначение шкафа	Ток вводного автомата, А	Номинальный ток насоса, А	Габаритные размеры, мм	Максимальное сечение проводов силовых кабелей, мм²	Максимальное сечение проводов контрольных кабелей, мм²
Форинд ШУ-ПНС-2х3А-HMI-752	РНЛС.422410.752-07	10	1,6…2,5	800х600х300	2,5	2,5
Форинд ШУ-ПНС-2х4А-HMI-752	РНЛС.422410.752-08	16	2,5…4	800х600х300	2,5	2,5
Форинд ШУ-ПНС-2х6А-HMI-752	РНЛС.422410.752-09	20	4…6,3	1000х800х300	4,0	2,5
Форинд ШУ-ПНС-2х8А-HMI-752	РНЛС.422410.752-010	25	6,0…10,0	1000х800х300	6,0	2,5
Форинд ШУ-ПНС-2х14А-HMI-752	РНЛС.422410.752-011	32	9,0…14,0	1000х800х300	10,0	2,5
Форинд ШУ-ПНС-2х18А-HMI-752	РНЛС.422410.752-012	40	9,0…14,0	1000х800х300	10,0	2,5
Форинд ШУ-ПНС-2х20А-HMI-752	РНЛС.422410.752-013	50	13,0…18,0	1000х800х300	16,0	2,5
Форинд ШУ-ПНС-2х24А-HMI-752	РНЛС.422410.752-014	63	20…25	1200х800х300	16,0	2,5
Форинд ШУ-ПНС-2х32А-HMI-752	РНЛС.422410.752-015	80	24…32	1200х800х300	25,0	2,5

Технические характеристики

Наименование параметра	Единицы измерения	Значение
Количество источников электропитания (вводных линий)	1
Количество управляемых электроприводов	2
Номинальное напряжение электропитания	В	~400/230
Допустимое отклонение напряжения электропитания	%	+15 / минус 20
Номинальная частота сети	Гц	50±1
Тип электродвигателей приводов	трёхфазный асинхронный
Тип времятоковой характеристики автоматических выключателей	С
Сопротивление изоляции между сетевыми выводами и винтом заземления, не менее	МОм 20
Конструкция шкафа по группе механического исполнения М4	ускорение – 3g; длительность удара – 2 мс
Степень защиты оболочки от воздействия окружающей среды	IР54
Категории размещения по климатическому исполнению	УХЛ3
Предельная температура рабочей окружающей среды	от 0ºС до плюс 40ºС
Предельная относительная влажность окружающей среды	98% (при плюс 25ºС)
Группа соответствия условиям транспортирования и хранения	3
Предельная температура хранения	от минус 40ºС до плюс 50ºС
Предельная влажность окружающей среды при хранении	98% (при плюс 25ºС)
Класс защиты человека от поражения электрическим током	0I
Степень жёсткости на помехоэмиссию и устойчивость к индустриальным радиопомехам по ГОСТ Р 75225-2009	2
Средняя наработка на отказ с учетом технического обслуживания	час	30 000
Средний срок службы, не менее	лет	10

Техническая документация на шкаф управления ШУ-ПНС-2хХХА-HMI-752 РНЛС.422410.752
