Шкаф управления ШУ-ПНС-3хХХА-HMI-753 РНЛС.422410.753

Заказать
Заказать

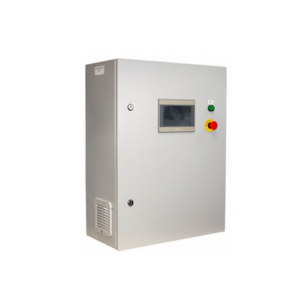

Шкаф управления ШУ-ПНС-3хХХА-HMI-753 РНЛС.422410.753 предназначен для непрерывной круглосуточной работы в качестве устройства управления повысительными насосами системы водоснабжения зданий и сооружений.

Основное назначение шкафа – управление насосной станцией, в состав которой входит от один насос.

Для получения сигналов управления применяются:

  • 1 аналоговый датчик давления (4-20 мА);
  • 1 дискретный датчика контроля перепада давления (рекомендуется);
  • 1 датчик сухого хода(пуск-пауза);
  • операторская панель.

Шкаф в комплексе с датчиками и исполнительными механизмами:

  • контролирует и регулирует давление на выходе трубопровода насосной станции;
  • контролирует состояние насоса;
  • обеспечивает передачу значений состояния насоса по Modbus RTU RS-485*.

Конструкция

Шкаф выпускается в нескольких исполнениях, различающихся по номинальному коммутируемому току.

Шкаф состоит из металлического корпуса настенного исполнения и передней панели (двери) с элементами индикации и управления.

На задней стенке корпуса установлена монтажная панель с расположенными на ней электрическими аппаратами.

В нижней части монтажной панели установлены блоки зажимов для внешних подключений. Кабели вводятся в корпус снизу.

На передней панели (двери шкафа) расположены:

  • Световой индикатор [Сеть] (зелёный). Включается после включения автоматов защиты QF1, QF4 и проверки качества электропитания на вводе шкафа;
  • Кнопка аварийного останова (с фиксацией). Останавливает работу всех насосов.
  • Операторская панель.

Варианты исполнения шкафа

Тип шкафа Обозначение шкафа Ток вводного Номинальный ток насоса, А Габаритные размеры, мм Максимальное сечение проводов силовых кабелей, мм2 Максимальное сечение проводов контрольных кабелей, мм2
Форинд ШУ-ПНС-3х3А-HMI-753 РНЛС.422410.753-07 16 1,6…2,5 800х600х300 2,5 2.5
Форинд ШУ-ПНС-3х4А-HMI-753 РНЛС.422410.753-08 20 2,5…4 800х600х300 2,5 2.5
Форинд ШУ-ПНС-3х6А-HMI-753 РНЛС.422410.753-09 25 4…6,3 800х600х300 4,0 2.5
Форинд ШУ-ПНС-3х8А-HMI-753 РНЛС.422410.753-010 32 6,0…10,0 800х600х300 10 2.5
Форинд ШУ-ПНС-3х14А-HMI-753 РНЛС.422410.753-011 50 9,0…14,0 800х800х300 16 2.5
Форинд ШУ-ПНС-3х18А-HMI-753 РНЛС.422410.753-012 63 13,0…18,0 800х800х300 25 2.5
Форинд ШУ-ПНС-3х20А-HMI-753 РНЛС.422410.753-013 80 17,0…23,0 1000х800х300 25 2.5
Форинд ШУ-ПНС-3х24А-HMI-753 РНЛС.422410.753-014 100 20…25 1000х800х300 35 2.5
Форинд ШУ-ПНС-3х32А-HMI-753 РНЛС.422410.753-015 125 24…32 1200х1000х300 35 2.5

Технические характеристики

Наименование параметра Единицы измерения Значение
Количество источников электропитания (вводных линий) 1
Количество управляемых электроприводов 3
Номинальное напряжение электропитания В ~400/230
Допустимое отклонение напряжения электропитания % +15 / минус 20
Номинальная частота сети Гц 50±1
Тип электродвигателей приводов трёхфазный асинхронный
Тип времятоковой характеристики автоматических выключателей С
Сопротивление изоляции между сетевыми выводами и винтом заземления, не менее МОм 20
Конструкция шкафа по группе механического исполнения М4 ускорение – 3g; длительность удара – 2 мс
Степень защиты оболочки от воздействия окружающей среды IР54
Категории размещения по климатическому исполнению УХЛ3
Предельная температура рабочей окружающей среды от 0ºС до плюс 40ºС
Предельная относительная влажность окружающей среды 98% (при плюс 25ºС)
Группа соответствия условиям транспортирования и хранения 3
Предельная температура хранения от минус 40ºС до плюс 50ºС
Предельная влажность окружающей среды при хранении 98% (при плюс 25ºС)
Класс защиты человека от поражения электрическим током 0I
Степень жёсткости на помехоэмиссию и устойчивость к индустриальным радиопомехам по ГОСТ Р 53325-2009 2
Средняя наработка на отказ с учетом технического обслуживания час 30 000
Средний срок службы, не менее лет 10
