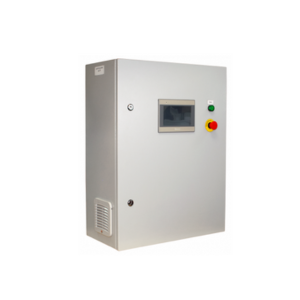

Шкаф управления ШУ-ПНС-ХХА-HMI-751 РНЛС.422410.751

Заказать
Заказать

Шкаф управления ШУ-ПНС-ХХА-HMI-751 РНЛС.422410.751 предназначен для непрерывной круглосуточной работы в качестве устройства управления повысительными насосами системы водоснабжения зданий и сооружений.

Основное назначение шкафа – управление насосной станцией, в состав которой входит от один насос.

Для получения сигналов управления применяются:

  • 1 аналоговый датчик давления (4-20 мА);
  • 1 дискретный датчика контроля перепада давления (рекомендуется);
  • 1 датчик сухого хода(пуск-пауза);
  • операторская панель.

Шкаф в комплексе с датчиками и исполнительными механизмами:

  • контролирует и регулирует давление на выходе трубопровода насосной станции;
  • контролирует состояние насоса;
  • обеспечивает передачу значений состояния насоса по Modbus RTU RS-485*.

Конструкция

Шкаф выпускается в нескольких исполнениях, различающихся по номинальному коммутируемому току.

Шкаф состоит из металлического корпуса настенного исполнения и передней панели (двери) с элементами индикации и управления.

На задней стенке корпуса установлена монтажная панель с расположенными на ней электрическими аппаратами.

В нижней части монтажной панели установлены блоки зажимов для внешних подключений. Кабели вводятся в корпус снизу.

На передней панели (двери шкафа) расположены:

  • Световой индикатор [Сеть] (зелёный). Включается после включения автоматов защиты QF1, QF4 и проверки качества электропитания на вводе шкафа;
  • Кнопка аварийного останова (с фиксацией). Останавливает работу всех насосов.
  • Операторская панель.

Варианты исполнения шкафа

Тип шкафа Обозначение шкафа Ток вводного автомата, А Номинальный ток насоса, А Габаритные размеры, мм Максимальное сечение проводов силовых кабелей, мм2 Максимальное сечение проводов контрольных кабелей, мм2
Форинд ШУ-ПНС-1А-HMI-751 РНЛС.422410.751-05 10 0,63…1,0 800х600х300 4,0 2,5
Форинд ШУ-ПНС-2А-HMI-751 РНЛС.422410.751-06 10 1,0…1,6 800х600х300 4,0 2,5
Форинд ШУ-ПНС-3А-HMI-751 РНЛС.422410.751-07 10 1,6…2,5 800х600х300 4,0 2,5
Форинд ШУ-ПНС-4А-HMI-751 РНЛС.422410.751-08 16 2,5…4 800х600х300 4,0 2,5
Форинд ШУ-ПНС-6А-HMI-751 РНЛС.422410.751-09 16 4…6,3 800х600х300 6,0 2,5
Форинд ШУ-ПНС-10А-HMI-751 РНЛС.422410.751-10 20 6,0…10,0 800х600х300 6,0 2,5
Форинд ШУ-ПНС-14А-HMI-751 РНЛС.422410.751-11 20 9,0…14,0 800х600х300 6,0 2,5
Форинд ШУ-ПНС-18А-HMI-751 РНЛС.422410.751-12 25 13,0…18,0 800х600х300 6,0 2,5
Форинд ШУ-ПНС-23А-HMI-751 РНЛС.422410.751-13 25 17,0…23,0 800х600х300 6,0 2,5

Технические характеристики

Наименование параметра Единицы измерения Значение
Количество источников электропитания (вводных линий) 1
Количество управляемых электроприводов 1
Номинальное напряжение электропитания В ~400/230
Допустимое отклонение напряжения электропитания % +15 / минус 20
Номинальная частота сети Гц 50±1
Тип электродвигателей приводов трёхфазный асинхронный
Тип времятоковой характеристики автоматических выключателей С
Сопротивление изоляции между сетевыми выводами и винтом заземления, не менее МОм 20
Конструкция шкафа по группе механического исполнения М4 ускорение – 3g; длительность удара – 2 мс
Степень защиты оболочки от воздействия окружающей среды IР54
Категории размещения по климатическому исполнению УХЛ3
Предельная температура рабочей окружающей среды от 0ºС до плюс 40ºС
Предельная относительная влажность окружающей среды 98% (при плюс 25ºС)
Группа соответствия условиям транспортирования и хранения 3
Предельная температура хранения от минус 40ºС до плюс 50ºС
Предельная влажность окружающей среды при хранении 98% (при плюс 25ºС)
Класс защиты человека от поражения электрическим током 0I
Степень жёсткости на помехоэмиссию и устойчивость к индустриальным радиопомехам по ГОСТ Р 53325-2009 2
Средняя наработка на отказ с учетом технического обслуживания час 30 000
Средний срок службы, не менее лет 10
