Шкаф управления ТШУА
Шкаф управления ТШУА в пластиковом корпусе предназначен для автоматического контроля и управления оборудованием индивидуального теплового пункта (ИТП) в системах отопления и горячего водоснабжения.

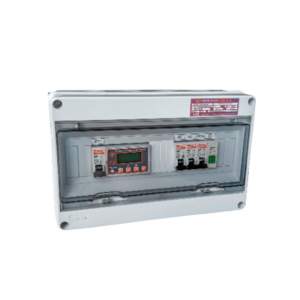

По конструкции изделие выполнено в виде компактного пластикового бокса с передней откидывающейся дверцей. Внутри, на DIN-рейке, размещены модуль управления TTR-01А, автоматические выключатели и индикатор наличия сетевого напряжения.
Основные достоинства модели — компактные размеры, простота установки и эксплуатации, базовый функционал и доступная стоимость.
Модификация ТШУА-2-124-33.33.33-2-IP54 разработана для управления оборудованием, регулирующим подачу тепловой энергии в системах ГВС и отопления жилых, общественных и промышленных объектов.
Шкаф может использоваться в составе автоматизированных и контрольно-измерительных комплексов благодаря наличию интерфейса RS-485, совместимого с протоколом ModBus RTU.
В автоматическом режиме устройство:
- получает сигналы от подключённых датчиков температуры и давления,
- обрабатывает данные, отображает параметры на ЖК-дисплее,
- формирует управляющие команды для исполнительных устройств в соответствии с заданной программой.
Технические характеристики ТШУА:
- степень пылевлагозащиты: IP65;
- корпус из ПВХ;
- размеры: 200 × 310 × 110 мм;
- входное питание: ~230 В, 50 Гц;
- питание насосов: 230 В, 50 Гц;
- максимальная мощность подключаемых насосов: до 0,3 кВт;
- поддержка термодатчиков: ТДТА-100 (температура теплоносителя) и ТДВА-60 (температура воздуха) — на базе датчиков сопротивления Pt1000;
- цифровой интерфейс: RS-485, протокол ModBus RTU;
- наличие релейного выхода с общим сигналом аварии (“Авария”).
Технические характеристики ТШУА-2-124-33.33.33-2-IP54
| Характеристика | Значение |
| Конструктивное исполнение | на базе модуля управления ТТР-01A-230, ТТР-02A-230 |
| Резервирование питания | два ввода электросети и автоматический ввод резерва |
| Функциональное назначение контура 1 | система отопления |
| Функциональное назначение контура 2 | система горячего водоснабжения |
| Функциональное назначение контура 3 | подпитка вторичного контура системы отопления |
| Управление основным насосом контура 1 | напряжение 230 В. 50 Гц, защита и управление до 1,0 кВт |
| Управление резервным насосом контура 1 | напряжение 230 В. 50 Гц, защита и управление до 1,0 кВт |
| Управление основным насосом контура 2 | напряжение 230 В. 50 Гц, защита и управление до 1,0 кВт |
| Управление резервным насосом контура 2 | напряжение 230 В. 50 Гц, защита и управление до 1,0 кВт |
| Управление основным насосом контура 3 | напряжение 230 В. 50 Гц, защита и управление до 1,0 кВт |
| Управление основным насосом контура 3 | напряжение 230 В. 50 Гц, защита и управление до 1,0 кВт |
| Тип интерфейса связи | RS-485 |
| Степень защиты | IP-54 |
Модификации шкафов управления в пластиковом корпусе
| Обозначение | Функциональное назначение |
| ТШУА-1-1-11-2-IP65 | Управление одним регулирующим клапаном и двумя насосами по схеме “рабочий/ резервный” в системе отопления |
| ТШУА-1-2-11-2-IP65 | Управление одним регулирующим клапаном и двумя насосами по схеме “рабочий/ резервный” в системе ГВС |
| ТШУА-1-1-10-2-IP65 | Управление одним регулирующим клапаном и одним насосом в системе отопления |
| ТШУА-1-2-10-2-IP65 | Управление одним регулирующим клапаном и одним насосом в системе ГВС |
| ТШУА-1-1-00-2-IP65 | Управление одним регулирующим клапаном в системе отопления |
| ТШУА-1-2-00-2-IP65 | Управление одним регулирующим клапаном в системе ГВС |
| ТШУА-1-11-00.00-2-IP65 | Управление двумя регулирующими клапанами в системе отопления |
| ТШУА-1-22-00.00-2-IP65 | Управление двумя регулирующими клапанами в системе ГВС |
| ТШУА-1-12-00.00-2-IP65 | Управление одним регулирующим клапаном в системе отопления и одним регулирующим клапаном в системе ГВС |
Пример заказа
Шкаф управления ТШУА-2-1224-77.44.44.55-2-IP54-02-П-ЩМП
- датчики температуры Pt1000;
- два ввода электросети и автоматический ввод резерва;
- один контур отопления с двумя насосами мощностью до 2,0 кВт, напряжением 400 В, частотой 50 Гц каждый;
- два контура ГВС, в каждом контуре два насоса мощностью до 1,5 кВт, напряжением 230 В, частотой 50 Гц каждый;
- один контур подпитки вторичного контура системы отопления с двумя насосами мощностью до 0,5 кВт, напряжением 400 В, частотой 50 Гц каждый;
- интерфейс связи RS-485 (ModBus-RTU);
- степень защиты оболочки IP54;
- на базе модуля управления TTR-02A-230;
- управление подпиткой вторичного контура системы отопления осуществляется модулем управления;
- корпус с внешним расположением органов управления и индикации.
- датчик температуры ТДТА-100 (теплоносителя) - 6 шт;
- датчик температуры ТДВА-60 (воздуха) - 1 шт.
Шкаф управления ТШУА-1-1-11-2-IP65
- шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, одним контуром отопления с одним регулирующим клапаном, с двумя насосами мощностью до 0,3 кВт и напряжением 230 В, с частотой 50 Гц. интерфейсом RS-485 и степенью защиты оболочки IP65 - 1шт;
- датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
- датчик температуры ТДВА-60 (воздуха) - 1 шт.
Шкаф управления ТШУА-1-22-00.00-2-IP65
- шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, двумя контурами ГВС с одним регулирующим клапаном, интерфейсом RS-485 и степенью защиты оболочки IP65 - 1шт.;
- датчик температуры ТДТА-100 (теплоносителя) - 2 шт.
