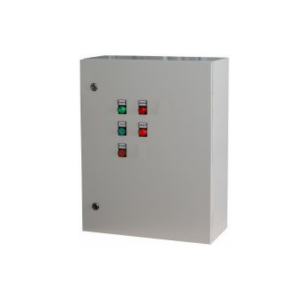

Шкаф управления водяными калориферами ЩУТ4

Шкаф управления ЩУТ4 предназначен для автоматизации работы вентилятора и водяного калорифера в составе приточной вентиляционной установки. Устройство поставляется в прочном металлическом корпусе и обеспечивает надёжную эксплуатацию системы.

Щит поддерживает плавное регулирование скорости вращения вентилятора с двигателем на 220 В или 380 В, а также позволяет контролировать температуру приточного воздуха с помощью встроенного терморегулятора.

Для управления температурой воздуха используется смесительный узел с электроприводным клапаном, реагирующим на управляющий сигнал 0–10 В.

В конструкцию шкафа заложена функция зимнего старта, минимизирующая риск замерзания теплоносителя и обеспечивающая безопасный пуск системы при отрицательных температурах.

Модели, рассчитанные на вентиляторы с трёхфазными двигателями (380 В), оснащаются защитой от перегрузок по току или защитой от перегрева обмоток.

При необходимости можно подключить к ЩУТ4 один из шкафов серии ЩУВ (ЩУВ1, ЩУВ2 или ЩУВ3), чтобы получить возможность управлять вытяжным вентилятором. В этом случае приточная и вытяжная части системы будут включаться синхронно.

• Для моделей ЩУТ4-0,5(220) и ЩУТ4-1,1(220): ~220 В ±15%, 50 Гц
• Для остальных моделей: ~380 В ±15%, 50 Гц
• Диапазон рабочих температур: от 0 до +30 °C

Основные функции:

• Ручное включение и выключение вентилятора (220/380 В)
• Плавная настройка скорости вращения приточного вентилятора (на 380 В)
• Регулирование температуры подаваемого воздуха
• Защита теплоносителя от замерзания
• Подключение капиллярного термостата TF30(60)
• Функция зимнего пуска
• Режимное переключение «Зима/Лето»
• Управление приводом смесительного узла (24 В, управляющий сигнал 0–10 В)
• Управление электроприводом воздушной заслонки (220 В, с возвратной пружиной)
• Индикация загрязнённости фильтра
• Автоматическое отключение системы при срабатывании пожарной сигнализации
• Индикация текущего состояния системы
• Возможность подключения шкафов ЩУВ1, ЩУВ2 или ЩУВ3 для включения вытяжного вентилятора

Технические характеристики ЩУТ4

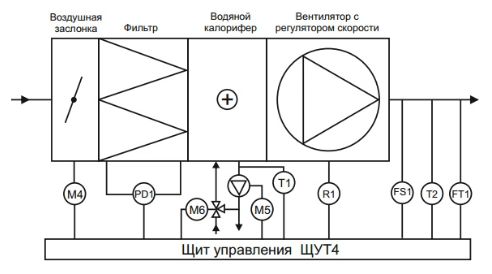

Функциональная схема

Для вентиляторов 4 и 5, 5 кВт в щите установлены реле защиты по термоконтактам ТР220. Остальные двигатели защищаются от перегрузки по току.

К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.

Вытяжные вентиляторы подключаются при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.

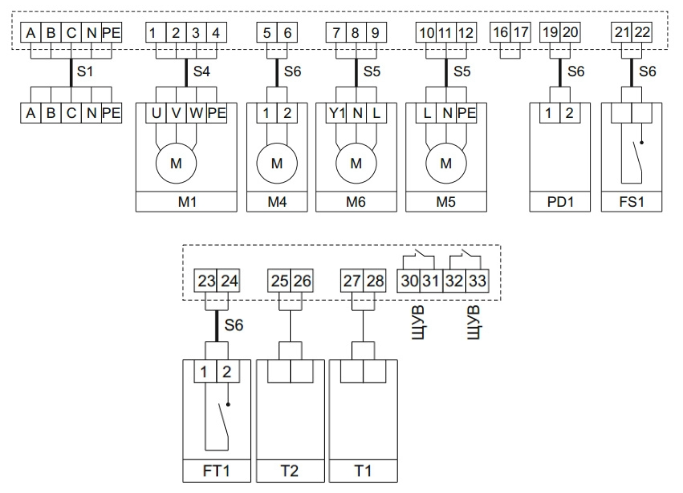

Схема подключения ЩУТ4, двигатель 7,5 кВт (без термоконтактов)

• NW1 - водяной калорифер;
• R1 - частотный регулятор скорости вращения вентилятора A TV212;
• М1 - вентилятор, питание 380 В;
• М4 - электропривод воздушной заслонки на 220 В с возвратной пружиной, например, LF230 Belimo;
• М5 - циркуляционный насос на 220 В;
• М6 - электропривод для двух или трехходового вентиля, управление сигналом 0-10 В;
• FS1 - контакт пожарной сигнализации;
• PD1 - дифференциальный датчик давления PS500(PS1500);
• FT1- термостат защиты от замерзания;
• T2- канальный датчик температуры TD-K1000;
• T1 - накладной датчик температуры обратной воды TD-A1000-Br.

Подводимые провода
