Шкафы автоматики ШСАУ-1 и ШСАУ-2N с гибкой конфигурацией

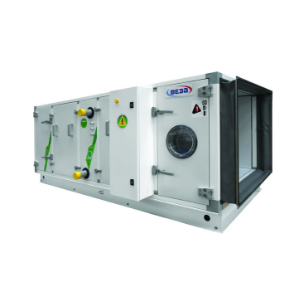

Шкафы системы автоматического управления ШСАУ-1 и ШСАУ-2N с гибкой конфигурацией используются для управления центральными кондиционерами и другим вентиляционным оборудованием с любым набором алгоритмов и количеством управляемых элементов по заданию заказчика.

Характеристики ШСАУ-1 и ШСАУ-2N

• Резервирование установок;
• Создание систем с резервом по питанию;
• Объединение нескольких вентиляционных систем в одну систему управления (шкаф) и при помощи системы диспетчеризации.

Все требования к системе управления описываются бланк-заказом «КА», согласовываются с заказчиком и являются приложением к договору поставки.

Возможно исполнение любых требований заказчика по типам и маркам элементной базы и контроллерам.

Маркировка ШСАУ-1 и ШСАУ-2N

Общая маркировка шкафа: «Шкаф управления Т-Ф1-Ф2-Ф3-Ф4-…-Фn-ГИ-К», где:

• Т — тип шкафа:

1. ШСАУ-1 - для управления системами без самозапуска после пропадания питания;
2. ШСАУ-2.N - для управления системами с восстановлением работы после пропадания питания (с самозапуском) и системой автоматического ввода резерва (АВР), где

• N: 0 — АВР отсутствует;
• 1 — АВР по питанию с общей шиной для всех силовых цепей и цепей управления (без секционирования);
• 2 —АВР по питанию с двумя секциями шин — системы запитаны каждая от своей секции шин, при отсутствии питания на одном из силовых вводов обе системы запитываются от одного ввода;
• 3- АВР с алгоритмом по проекту заказчика

• Ф1-Ф2- -Фn — обозначение функциональных блоков или устройств, управляемых шкафом по ходу движения воздуха;
• K — клапан воздухоприемный с электроприводом;
• КСР — клапан воздухоприемный с электроприводом в исполнении «Север», р -мощность подогревателя, кВт КР -клапан рециркуляционный с электроприводом;
• nФ — фильтр, n— количество фильтров (ступеней);
• ТОр — водяной теплообменник — воздухонагреватель р — мощность электродвигателя насоса кВт;
• ПО — паровой теплообменник-воздухонагреватель;
• ТПТСр — теплообменник-воздухонагреватель на промежуточном теплоносителе (предподогрев воздуха), клапан открыто/закрыто, р — мощность насоса кВт;
• ТПТРр — теплообменник-воздухонагреватель на промежуточном теплоносителе (плавное регулирование), р — мощность электродвигателя насоса теплоносителя, кВт;
• nЭр — электрический воздухонагреватель, n — количество ступеней регулирования, р — мощность воздухонагревателя, кВт;
• ХОр — водяной теплообменник-воздухоохладитель, р — мощность электродвигателя насоса теплоносителя теплообменника, кВт;
• ФО — фреоновый теплообменник;
• ХМр — воздухоохладитель компрессорно-испарительный, р — мощность компрессора, кВт;
• ТРр — теплоутилизатор роторного типа, р — мощность электродвигателя теплоутилизатора, кВт;
• ТП — теплоутилизатор перекрестноточного (пластинчатого) типа;
• ЖТУр — теплоутилизатор с промежуточным жидким теплоносителем, р — мощность электродвигателя насоса теплоносителя теплообменника, кВт;
• ФУр — форсуночное увлажнение, р — мощность электродвигателя насоса, кВт;
• СУр — сотовое увлажнение, р — мощность электродвигателя насоса, кВт;
• ПУ — паровое увлажнение, управление регулирующим клапаном пара;
• Вр — вентилятор, р — мощность электродвигателя вентилятора, кВт;
• АВр — рабочий и резервный вентиляторы с автоматическим переключением при аварии, р — мощность электродвигателя рабочего (резервного) вентилятора, кВт;
• ГИ — габаритный индекс (см. Приложение А). При заказе шкафа нетипового габарита габаритный индекс не указывается, в данном случае габариты должны быть прописаны отдельно в заказе.
• К — вид климатического исполнения: УХЛ3 или ТС4 (отсутствие индекса означает исполнение УХЛ4).

Допускается применять буквы п и в для блоков приточной и вытяжной части.

Допускается не указывать мощность подогревателей и электродвигателей с величиной 0,3 кВт и менее

Пример записи

«Шкаф управления ШСАУ-2.1—К-2Ф-ТО(0,4)-ХО(0,4)-3Э(25,6)-СУ(0,5)-АВ(1,2)-12 ТУ 4236-037-40149153-01» обозначает: «шкаф управления с габаритным индексом 12, с самозапуском, с АВР по питанию силовых цепей вентилятора, для кондиционера в состав которого входят:

• Клапан воздухоприёмный с электроприводом;
• 2 Фильтра;
• Водяные воздухонагреватель (ТО) и воздухоохладитель (ХО) с мощностью насосов по 0,4 кВт;
• Электрический воздухонагреватель с 3 ступенями регулирования и максимальной мощностью 25,6 кВт;
• Сотовый Увлажнитель с мощностью электродвигателя насоса 0,5 кВт;
• Рабочий и резервный вентиляторы (АВ)с электродвигателями мощностью 1,2 кВт;
• Вид климатического исполнения УХЛ4″.
