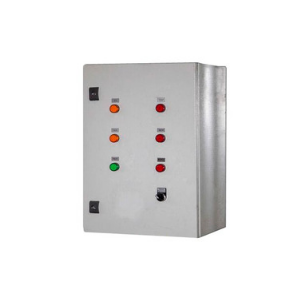

Шкафы автоматики ШСАУ-AG (для воздушных завес AeroGuard)

Шкаф автоматики ШСАУ-AG регулирует работу воздушных завес AeroGuard, установленных на 1 проем. Стандартный шкаф может управлять работой до 6 завес.

Характеристики ШСАУ-AG

• Степень защиты стандартного корпуса шкафа - IP54 (Возможно применение корпуса с другим IP и/или из нержавеющей стали);
• Защита от коротких замыканий и перегрузок в цепях;
• Включение и отключение с лицевой панели воздушных завес;
• Включение завесы при открытии ворот — от путевого выключателя;
• Подогрев воздуха в зоне ворот;
• Защита теплообменника от замерзания по температуре обратной воды;
• Управление клапаном с приводом «Belimo» типа «открыто-закрыто» по воде;
• Вход пожарной сигнализации;
• Управление циркуляционным насосом «Wilo» (опционально).

Маркировка ШСАУ- AG и комплектация

ШСАУ-AG-Ф-Р-Д-(AG-XXXXX)*-(nXXXXX)*-K ТУ , где

• AG — тип завесы AeroGuard;
• Ф — напряжение питания шкафа 1 -однофазное 220В, 2 — трехфазное 380В;
• Р — количество завес (от 1 до 6);
• Д — номер комплекта дополнительного оборудования и датчиков;
• AG-XXXXX — марка завесы, допускается вместо марки указывать номинальную мощность двигателя завесы в кВт;
• n — количество насосов (при наличии);
• XXXXX — марка насоса;
• К — вид климатического исполнения шкафа УХЛ3 или ТС4 (отсутствие индекса означает УХЛ4)

* Если к одному шкафу подключаются завесы разных марок, то в обозначении перечисляются марки всех завес по формуле: «(количество х марка)».

** При отсутствии насоса проставляется «0«. Насос не входит в комплект поставки, но есть возможность подключения и управления.

Пример записи

«Шкаф ШСАУ-AG для управления системой из двух завес AG-712AH и двух завес AG-712WH, с комплектом датчиков Д2, без функции управления циркуляционным насосом климатическое исполнение УХЛ4»

ШСАУ AG-3-(2xAG-712AH+2xAG-712WH)-Д2-0 ТУ 4236-037-40149153-01

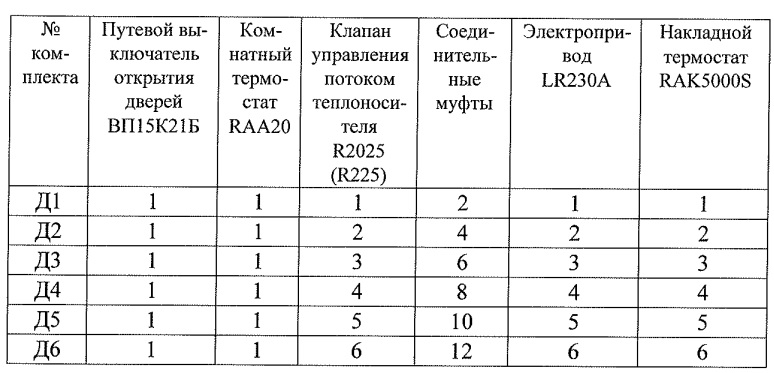

Состав комплекта дополнительного оборудования для ШСАУ-AG
