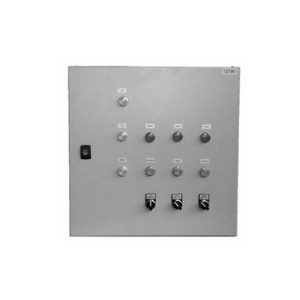

Шкафы автоматики ШСАУ-АВО (для агрегатов воздушного отопления)
Шкаф автоматики ШСАУ-АВО регулирует работу агрегатов воздушного отопления АВО.
Стандартный шкаф может управлять работой до 6 АВО (по схеме 3 — 1 АВО).
Конструкция шкафов ШСАУ-АВО
- Степень защиты стандартного корпуса - IP54;
- Защита от коротких замыканий и перегрузок в цепях;
- Включение и отключение АВО с лицевой панели шкафа;
- Шкаф имеет вход пожарной сигнализации;
Опции, которые могут быть включены в шкаф:
- управление группами АВО от комнатного термостата в дискретном режиме;
- правление клапаном с приводом «Belimo» типа «открыто-закрыто» по воде;
- управление одним АВО от комнатного датчика температуры;
- правление клапаном с приводом «Belimo» с плавным регулированием по воде.
Варианты управления
- Первый вариант (Шкафы серии ШСАУ-АВО-1.N): температура в помещении регулируется вручную путем включения / отключения АВО. Алгоритм работы: индивидуальное включение и отключение каждого АВО в группе производится вручную с лицевой панели шкафа.
- Второй вариант (Шкафы серии ШСАУ-АВО-2.N): температура в помещении регулируется при помощи комнатного термостата. Расход теплоносителя через АВО регулируется шаровым краном с приводом ON/OFF. Алгоритм работы: Поддержание температуры воздуха в помещении производится путем дискретного включения и выключения группы АВО по комнатному термостату. Расход теплоносителя через АВО в дежурном режиме (температура воздуха выше уставки термостата, вентилятор АВО выключен) отсутствует (клапан по воде закрыт).
- Третий вариант (Шкафы серии ШСАУ-АВО-3.1). Температура в помещении регулируется при помощи датчика комнатной температуры. Расход теплоносителя через АВО регулируется шаровым краном с приводом плавного регулирования. Алгоритм работы: Поддержание температуры воздуха в помещении производится путем плавного регулирования расхода теплоносителя через АВО при помощи 2х-ходового регулирующего вентиля с электроприводом плавной регулировки по датчику комнатной температуры.
Маркировка ШСАУ-АВО
Для шкафов ШСАУ-АВО принята система обозначения «ШСАУ-АВО-C.P(АВО-ХХХ, Z)-К ТУ, где:
- АВО — агрегат воздушного отопления;
- C – вариант схемы управления АВО:
- 1 — управление температурой по комнатному термостату;
- 2 — управление температурой по комнатному термостату, расход теплоносителя краном с приводом типа «отрыто/закрыто);
- 3 — управление температурой по комнатному датчику, расход теплоносителя краном с приводом плавного регулирования (контроллерная схемотехника);
P – количество АВО, управляемых из шкафа:
- для схем управления 1 и 2 — до 6 шт.;
- для схемы управления 3 — 1 шт.
- АВО-ХХХ – марка АВО (допускается указывать мощность вентиляторов одного АВО в кВт)*;
Z – наличие пульта дистанционного управления (далее — ПДУ) в комплекте поставки:
- 0 — без ПДУ;
- П — с ПДУ;
К – вид климатического исполнения: УХЛ3 или ТС4 (отсутствие индекса означает исполнение УХЛ4).
* Если к одному шкафу подключаются АВО с разными мощностями вентиляторов, то в обозначении перечисляются марки всех АВО по формуле: «(количество х марка)».
Пример записи
При заказе шкафа ШСАУ-АВО для управления 2 (двумя) АВО-64 и 2 (двумя) АВО-42 по варианту схемы управления 2, без ПДУ, климатического исполнения УХЛ4:
ШСАУ-АВО-2.4(2АВО-64+2АВО-42,0) ТУ 4236-037-40149153-01.
Состав комплекта дополнительного оборудования и датчиков
Для ШСАУ-АВО:
АВО-1.Р
- Комнатный термостат — 1 шт.
АВО-2.Р
- Комнатный термостат — 1 шт.
- Клапан по воде с управлением открыто/закрыто — 1хР шт.
- Муфтовое соединение к клапану — 2хР шт.
- Электропривод — 1хР шт.
АВО-3
- Комнатный датчик — 1шт.
- Клапан по воде плавного регулирования — 1 шт.
- Муфтовое соединение к клапану — 2 шт.
- Электропривод.
