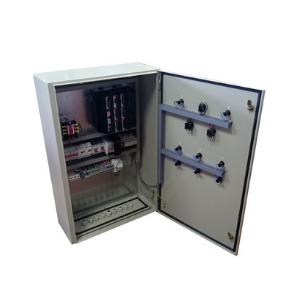

Шкафы автоматики ШСАУ-ВЕКО-УНИ
Шкафы автоматики ШСАУ-ВЕКО-УНИ предназначены для обеспечения работы приточных и приточно-вытяжных систем вентиляции и кондиционирования воздуха с типовыми функциональными схемами.
Автоматика работает по типовым алгоритмам в автоматическом режиме, при этом требуется минимальное вмешательство обслуживающего персонала.
Виды моделей ШСАУ-ВЕКО-УНИ
- ШСАУ-ВЕКО-УНИ-У1 – для управления приточными вентустановками с мощностью электродвигателя вентилятора не более 15,0 кВт;
- ШСАУ-ВЕКО-УНИ-У2 – для управления приточно-вытяжными вентустановками с мощностью электродвигателей вентиляторов на притоке и вытяжке не более 7,5 кВт соответственно.
Для управления электронагревателем в составе кондиционера, применяется комбинация из двух и более шкафов УНИ и УНИ- УЭ (дополнительный шкафо управления электрокалорифером).
- Шкаф ШСАУ-ВЕКО-УНИ управляет и получает информацию от шкафа ВЕКО-УНИ-УЭ по шине CAN;
- Шкафы ШСАУ-ВЕКО-УНИ-УЭ заказываются отдельно;
- Управление электродвигателями вентиляторов и роторных рекуператоров осуществляется через преобразователи частоты, обеспечивающие контроль состояния, защиту и управление электродвигателем;
- ШСАУ-ВЕКО-УНИ управляет и получает информацию от преобразователя частоты по шине МОD BUS.
Характеристики шкафа УНИ-УЭ
| Обозначение | Напряжение, В | Мощность ЭК, кВт | Габаритный индекс |
| ВЕКО-УНИ-УЭ1м6 | 220 | до 6 | 04 |
| ВЕКО-УНИ-УЭ1м15 | 380 | от 3 до 15 | 06 |
| ВЕКО-УНИ-УЭ1м25 | 380 | от 15 до 25 | 06 |
| ВЕКО-УНИ-УЭ1м35 | 380 | от 25 до 35 | 10 |
| ВЕКО-УНИ-УЭ1м55 | 380 | от 35 до 55 | 10 |
| ВЕКО-УНИ-УЭ1м70 | 380 | от 55 до 70 | 10 |
| ВЕКО-УНИ-УЭ1м95 | 380 | от 70 до 95 | 10 |
| ВЕКО-УНИ-УЭ1м115 | 380 | от 95 до 115 | 10 |
Схемы УНИ1
Типовые схемные решения ШСАУ-ВЕКО-УНИ-У1 (замена схемных решений производится программно):
- ВЕКО-УНИ-У1-Ф1-1 К-Ф-ТО-Вп
- ВЕКО-УНИ-У1-Ф1-2 К-Ф-ТО-ХО-Вп
- ВЕКО-УНИ-У1-Ф1-3 К-Ф-ТО-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-4 К-КР-Ф-ТО-Вп
- ВЕКО-УНИ-У1-Ф1-5 К-КР-Ф-ТО-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-6 К-Ф-ХО-Вп
- ВЕКО-УНИ-У1-Ф1-7 К-Ф-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-8 К-КР-Вп
- ВЕКО-УНИ-У1-Ф1-9 К-КР-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-10 К-Ф-ТО-АВп
- ВЕКО-УНИ-У1-Ф1-11 К-Ф-ТО-ХО-АВп
- ВЕКО-УНИ-У1-Ф1-12 К-Ф-ТО-ФО-АВп
- ВЕКО-УНИ-У1-Ф1-13 К-КР-Ф-ТО-АВп
- ВЕКО-УНИ-У1-Ф1-14 К-КР-Ф-ТО-ФО-АВп
- ВЕКО-УНИ-У1-Ф1-15 К-Ф-ХО-АВп
- ВЕКО-УНИ-У1-Ф1-16 К-Ф-ФО-АВп
- ВЕКО-УНИ-У1-Ф1-20 К-Ф-Э-Вп
- ВЕКО-УНИ-У1-Ф1-21 К-Ф-ТО-Э-Вп
- ВЕКО-УНИ-У1-Ф1-22 К-Ф-Э-ХО-Вп
- ВЕКО-УНИ-У1-Ф1-23 К-Ф-ТО-Э-ХО-Вп
- ВЕКО-УНИ-У1-Ф1-24 К-Ф-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-25 К-Ф-ТО-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-26 К-КР-Ф-Э-Вп
- ВЕКО-УНИ-У1-Ф1-27 К-КР-Ф-ТО-Э-Вп
- ВЕКО-УНИ-У1-Ф1-28 К-КР-Ф-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-29 К-КР-Ф-ТО-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-30 К-Ф-Э-АВп
- ВЕКО-УНИ-У1-Ф1-31 К-Ф-ТО-Э-АВп
- ВЕКО-УНИ-У1-Ф1-32 К-Ф-Э-ХО-АВп
- ВЕКО-УНИ-У1-Ф1-33 К-Ф-ТО-Э-ХО-АВп
- ВЕКО-УНИ-У1-Ф1-34 К-Ф-Э-ФО-АВп
- ВЕКО-УНИ-У1-Ф1-35 К-Ф-ТО-Э-ФО-АВп
- ВЕКО-УНИ-У1-Ф1-36 К-КР-Ф-Э-Вп
- ВЕКО-УНИ-У1-Ф1-37 К-КР-Ф-ТО-Э-Вп
- ВЕКО-УНИ-У1-Ф1-38 К-КР-Ф-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-39 К-КР-Ф-ТО-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-101 К-Ф-ПО-Вп
- ВЕКО-УНИ-У1-Ф1-102 К-Ф-ПО-ХО-Вп
- ВЕКО-УНИ-У1-Ф1-103 К-Ф-ПО-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-104 К-КР-Ф-ПО-Вп
- ВЕКО-УНИ-У1-Ф1-105 К-КР-Ф-ПО-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-110 К-Ф-ПО-АВп
- ВЕКО-УНИ-У1-Ф1-111 К-Ф-ПО-ХО- АВп
- ВЕКО-УНИ-У1-Ф1-112 К-Ф-ПО-ФО- АВп
- ВЕКО-УНИ-У1-Ф1-113 К-КР-Ф-ПО- АВп
- ВЕКО-УНИ-У1-Ф1-114 К-КР-Ф-ПО-ФО-АВп
- ВЕКО-УНИ-У1-Ф1-121 К-Ф-ПО-Э-Вп
- ВЕКО-УНИ-У1-Ф1-123 К-Ф-ПО-Э-ХО-Вп
- ВЕКО-УНИ-У1-Ф1-125 К-Ф-ПО-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-127 К-КР-Ф-ПО-Э-Вп
- ВЕКО-УНИ-У1-Ф1-129 К-КР-Ф-ПО-Э-ФО-Вп
- ВЕКО-УНИ-У1-Ф1-131 К-Ф-ПО-Э-АВп
- ВЕКО-УНИ-У1-Ф1-133 К-Ф-ПО-Э-ХО-АВп
- ВЕКО-УНИ-У1-Ф1-135 К-Ф-ПО-Э-ФО- АВп
- ВЕКО-УНИ-У1-Ф1-137 К-КР-Ф-ПО-Э-Вп
- ВЕКО-УНИ-У1-Ф1-139 К-КР-Ф-ПО-Э-ФО-Вп.
Схемы УНИ-У2
Типовые схемные решения ШСАУ-ВЕКО-УНИ-У2 для приточно-вытяжных систем вентиляции и кондиционирования (замена схемных решений производится программно).
Условное обозначение модификации шкафа / Условная функциональная схема управляемой вентустановки
Номер схемы Ф3:
- ВЕКО-УНИ-У2-Ф3-1 К-Ф-ТО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-2 К-Ф-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-3 К-Ф-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-4 К-Ф-ТО-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-5 К-Ф-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-6 К-КР-Ф-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-101 К-Ф-ПО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-104 К-Ф-ПО-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-105 К-Ф-ПО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф3-106 К-КР-Ф-ПО-ФО-Вп-Фв-Вв-Кв
Номер схемы Ф4
- ВЕКО-УНИ-У2-Ф4-20 К-Ф-ТП-ТО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-21 К-Ф-ТП-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-22 К-Ф-ТП-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-23 К-Ф-ТП-ТО-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-24 К-Ф-ТП-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-25 К-КР-Ф-ТП-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-120 К-Ф-ТП-ПО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-123 К-Ф-ТП-ПО-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-124 К-Ф-ТП-ПО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф4-125 К-КР-Ф-ТП-ПО-ФО-Вп-Фв-Вв-Кв
Номер схемы Ф5
- ВЕКО-УНИ-У2-Ф5-30 К-Ф-ТР-ТО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-31 К-Ф-ТР-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-32 К-Ф-ТР-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-33 К-Ф-ТР-ТО-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-35 К-Ф-ТР-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-36 К-КР-Ф-ТР-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-130 К-Ф-ТР-ПО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-133 К-Ф-ТР-ПО-ХО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-135 К-Ф-ТР-ПО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф5-136 К-КР-Ф-ТР-ПО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф6-40 К-Ф-ЖТУ-ТО-Вп-Фв-Вв-Кв
Номер схемы Ф6
- ВЕКО-УНИ-У2-Ф6-41 К-Ф-ЖТУ-ТО-ФО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф6-140 К-Ф-ЖТУ-ПО-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф6-141 К-Ф-ЖТУ-ПО-ФО-Вп-Фв-Вв-Кв
Номер схемы Ф7
- ВЕКО-УНИ-У2-Ф7-50 К-Ф-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-51 К-Ф-ТО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-52 К-Ф-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-53 К-Ф-ТО-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-54 К-Ф-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-55 К-Ф-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-56 К-КР-Ф-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-151 К-Ф-ПО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-153 К-Ф-ПО-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-155 К-Ф-ПО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф7-156 К-КР-Ф-ПО-ФО-Э-Вп-Фв-Вв-Кв
Номер схемы Ф8
- ВЕКО-УНИ-У2-Ф8-60 К-Ф-ТП-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-61 К-Ф-ТП-ТО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-62 К-Ф-ТП-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-63 К-Ф-ТП-ТО-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-64 К-Ф-ТП-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-65 К-Ф-ТП-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-66 К-КР-Ф-ТП-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-161 К-Ф-ТП-ПО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-163 К-Ф-ТП-ПО-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-165 К-Ф-ТП-ПО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф8-166 К-КР-Ф-ПО-ТО-ФО-Э-Вп-Фв-Вв-Кв
Номер схемы Ф9
- ВЕКО-УНИ-У2-Ф9-70 К-Ф-ТР-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-71 К-Ф-ТР-ТО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-72 К-Ф-ТР-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-73 К-Ф-ТР-ТО-ХО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-74 К-Ф-ТР-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-75 К-Ф-ТР-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-76 К-КР-Ф-ТР-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-171 К-Ф-ТР-ПО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-175 К-Ф-ТР-ПО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф9-176 К-КР-Ф-ТР-ТО-ФО-Э-Вп-Фв-Вв-Кв
Номер схемы Ф10
- ВЕКО-УНИ-У2-Ф10-80 К-Ф-ЖТУ-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф10-81 К-Ф-ЖТУ-ТО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф10-82 К-Ф-ЖТУ-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф10-83 К-Ф-ЖТУ-ТО-ФО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф10-181 К-Ф-ЖТУ-ТО-Э-Вп-Фв-Вв-Кв
- ВЕКО-УНИ-У2-Ф10-183 К-Ф-ЖТУ-ТО-ФО-Э-Вп-Фв-Вв-Кв
