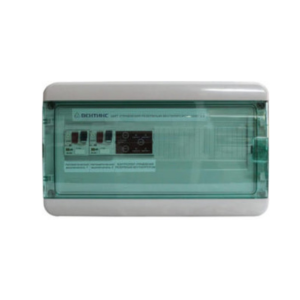

Шкафы (щиты) управления резервным вентилятором ШУВ7

Шкафы (щиты) управления резервным вентилятором ШУВ7 обеспечивают автоматическое подключение резервного вентилятора, при отказе работы основного вентилятора. ШУВ7 обеспечивает непрерывность работы вентиляционной системы, при выходе из строя одного из вентиляторов.

При остановке основного вентилятора, резервный будет автоматически включен не менее чем через 5-10 секунд.

Шкаф используется для поддержания постоянного притока/вытяжки воздуха, путем включения резервного вентилятора.

Также шкаф имеет:

• возможность управлять клапанами основного и резервного вентилятора;
• функцию остановки системы, при поступлении сигнала "Пожар";
• возможность дистанционного управления вентиляторами(пульт ПДУ-3-54);
• выходные сигналы диспетчеризации состояния.

Логикой работы шкафа ШУВ7, управляет программируемый логический контроллер(ПЛК), с выносной панелью управления. С панели управления можно осуществить множество различных настроек, режимов работы шкафа.

Все настройки производятся, через меню с панели управления. Шкафы собираются в металлических шкафах, со степенью защиты, не ниже IP54. Для защиты вентиляторов от перегрузки по току и короткому замыканию, в шкафу управления установлены автоматические выключатели защиты двигателя, типа ВАМУ.

Шкафы ШУВ7 имеют действующий сертификат противопожарной безопасности, в соответствия с требованиями ТР № 123-ФЗ, а также сертификат ТС.

Режимы работы ШУВ7:

• Ручной(с кнопок, на панели управления);
• Дистанционный (с помощью, пульта ПДУ-3-54 УХЛ4 (в комплект поставки не входит)

Световая сигнализация и органы управления ШУВ7:

• "Работа основного вентилятора" - световая сигнализация о запуске и работе основного вентилятора;
• "Авария основного вентилятора" - световая сигнализация об аварии основного вентилятора(перегрузка, питание, обрыв или авария с реле перепада давления);
• "Работа резервного вентилятора" - световая сигнализация о запуске и работе резервного вентилятора;
• "Авария резервного вентилятора" - световая сигнализация об аварии резервного вентилятора(перегрузка, питание, обрыв или авария с реле перепада давления);
• "Пуск основного вентилятора" - кнопка запуска основного вентилятора;
• "Пуск резервного вентилятора" - кнопка запуска резервного вентилятора;
• "Стоп" - кнопка остановки основного и резервного вентилятора.

Сигналы диспетчеризации ШУВ7:

• "Основной вентилятор включен"
• "Авария основного вентилятора"
• "Резервный вентилятор включен";
• "Авария резервного вентилятора"
• "Авария питания".

Технические характеристики ШУВ7
