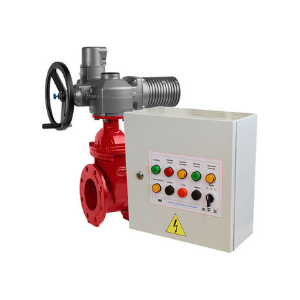

Шкафы управления электрозадвижками ШК1401
В ассортимент шкафов управления задвижками входят шкафы управления пожарными задвижками серии «ШК1000».
На базе их схемных решений, а также по техническим заданиям заказчиков, разрабатываются шкафы общепромышленного (технологического) назначения серии «Форинд ШУ-З».
Функционал шкафов управления пожарными задвижками чаще всего значительно превышает потребности систем хозяйственного водоснабжения или технологических систем водоподготовки, поэтому при подборе оборудования для таких задач мы предлагаем воспользоваться нашим опросным листом.
Шкафы управления задвижками могут изготавливаться в корпусах со степенью защиты IP31, IP54 и IP65(с двойной дверью для уличной установки). Шкафы в корпусах IP54 и IP65 могут оснащаться системой обогрева и дополнительной теплоизоляцией.
Модификации шкафов управления задвижками
| Наименование | Назначение | Кол-во задв. | Питание | Uпит. | Управление в авт.режиме | |
| Основное | Дополнительное | |||||
| Форинд ШУ-З-ххА-004 | Общепром. | 1 | 1 ввод | 380В | Сухой контакт без контроля исправности (Открыть-Закрыть) | Нет |
| ШК1401-хх СВТ65.023.000 | Пожарный | 1 | 1 ввод | 380В | 1 сигнал 24В (Открыть или Открыть-Закрыть) | Нет |
| ШК1401-хх-1 СВТ65.021.000 | Пожарный | 1 | 1 ввод | 220В | 1 сигнал 24В (Открыть или Открыть-Закрыть) | Нет |
| ШК1401-хх СВТ65.033.000 | Пожарный | 1 | 1 ввод | 380В | 2 сигнала 24В (Открыть и Закрыть) | Нет |
| ШК1401-хх-1 СВТ65.031.000 | Пожарный | 1 | 1 ввод | 220В | 2 сигнала 24В (Открыть и Закрыть) | Нет |
| ШК1401-хх-М СВТ65.200.000 | Пожарный | 1 | 1 ввод | 380В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-С СВТ58.200.000 | Пожарный | 1 | 1 ввод | 380В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-М1 СВТ65.240.000 | Пожарный | 1 | 1 ввод | 220В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-С1 СВТ58.240.000 | Пожарный | 1 | 1 ввод | 220В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-МА СВТ65.205.000 | Пожарный | 1 | 2 ввода с АВР | 380В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-СА СВТ58.205.000 | Пожарный | 1 | 2 ввода с АВР | 380В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-М1А СВТ65.245.000 | Пожарный | 1 | 2 ввода с АВР | 220В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1401-хх-С1А СВТ58.245.000 | Пожарный | 1 | 2 ввода с АВР | 220В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-М СВТ65.220.000 | Пожарный | 2 | 2 ввода без АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-С СВТ58.220.000 | Пожарный | 2 | 2 ввода без АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-М1 СВТ65.260.000 | Пожарный | 2 | 2 ввода без АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-С1 СВТ58.260.000 | Пожарный | 2 | 2 ввода без АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-МА СВТ65.225.000 | Пожарный | 2 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-СА СВТ58.225.000 | Пожарный | 2 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-М1А СВТ65.265.000 | Пожарный | 2 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1402-хх-С1А СВТ58.265.000 | Пожарный | 2 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-М СВТ65.280.000 | Пожарный | 6 | 1 ввод | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-С СВТ58.280.000 | Пожарный | 6 | 1 ввод | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-М1 | Пожарный | 6 | 1 ввод | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-С1 | Пожарный | 6 | 1 ввод | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-МА СВТ65.285.000 | Пожарный | 6 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-СА СВТ58.285.000 | Пожарный | 6 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-М1А | Пожарный | 6 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1406-хх-С1А | Пожарный | 6 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-М СВТ50.0105.000 | Пожарный | 10 | 1 ввод | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-С | Пожарный | 10 | 1 ввод | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-М1 | Пожарный | 10 | 1 ввод | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-С1 | Пожарный | 10 | 1 ввод | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-МА | Пожарный | 10 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-СА | Пожарный | 10 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-М1А | Пожарный | 10 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| ШК1410-хх-С1А | Пожарный | 10 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) |
| Способ формирования сигналов | Способ подключения проводников внешних соединений | Описание |
| Нет | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Практически простейший ШУЗ. Команды открыть/закрыть подаются как с панели шкафа, так и дистанционно (сухими контактами). |
| Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Эконом вариант шкафа управления пожарной задвижкой |
| Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Эконом вариант шкафа управления однофазной пожарной задвижкой |
| Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Эконом вариант шкафа управления пожарной задвижкой |
| Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Эконом вариант шкафа управления однофазной пожарной задвижкой |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью однофазными пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью однофазными пожарными задвижками |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью однофазными пожарными задвижками с АВР |
| Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью однофазными пожарными задвижками с АВР |
