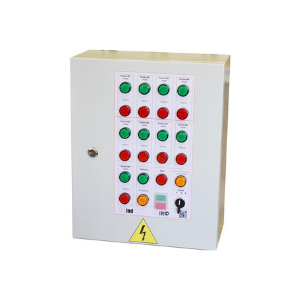

Шкафы управления клапанами противопожарными ШУ-ОЗК

Шкафы управления противопожарными нормально открытыми (огнезадерживающими) клапанами  ШУ-ОЗК (ШУ-КП-НО, ШУ-ОГК) предназначен для автоматического, дистанционного ручного и местного управления приводами исполнительных механизмов противопожарных огнезадерживающих клапанов, установленных в системах приточно-вытяжной противодымной вентиляции (кондиционирования, общеобменной, местной и технологической) и световой визуальной индикации их рабочего состояния и управления ими в автоматическом и ручном (аварийном) режимах работы.

По степени обеспечения надежности электроснабжения шкаф относится к потребителям 1-й категории (питание шкафа обеспечивается через щит аварийного переключения на резерв, Iном=10(16)А, ~220В 50Гц), система заземления TN-C-S.

Электрические проводки автоматизации предпочтительно выполнять кабелями марки ВВГнг(А)-LS, КВВГнг(А)-FRLS и проводами КИПЭВнг(А)-LS скрыто в гибких гофрированных трубах над подвесными потолками и открыто в кабель-каналах по стенам и перегородкам.

Кабели на напряжение до 50 В рекомендуется прокладывать в кабель-каналах отдельно от силовых кабелей 230/400 В.

Технические характеристики шкафов управления клапанами ШУ-ОЗК (ШУ-КП-НО, ШУ-ОГК)

Схема обозначения шкафов управления клапанами ШУ-ОЗК (ШУ-КП-НО, ШУ-ОГК)

Модификации шкафов управления клапанами ШУ-ОЗК (ШУ-КП-НО, ШУ-ОГК)

Структура обозначения шкафов управления клапанами ШУ-ОЗК (ШУ-КП-НО, ШУ-ОГК)

Требования к шкафам управления клапанами ШУ-ОЗК (ШУ-КП-НО, ШУ-ОГК)

Контроль входного электропитания  — мы контролируем не только его наличие, но и качество (уровень напряжения сети 230В)

Контроль исправности цепей управления — формирование сигнала «Неисправность» при обрыве или коротком замыкании в цепи управления клапаном

Обеспечение контроля для цепей управления от приборов пожарной сигнализации:

• Пусковой сигнал =24В (или другое по заказу) — контроль со стороны приборов ПС;
• Пусковой сигнал сухим контактом — контроль цепи со стороны шкафа (сигнал от кнопок ручного пуска (ЭДУ) у эвакуационных выходов или на постах дежурного персонала, дублирующий сигнал «Пожар» от других шкафов управления, релейный выход от приборов пожарной сигнализации).

Режимы управления

• Автоматический — управление от удаленных средств формирования пускового сигнала (приборы ПС, ЭДУ);
• Ручной — местное управление с панели шкафа;
• Отключенный — блокирование команд управления.

Типовые схемы подключения

Подключение клапанов с возвратной пружиной к шкафу управления клапанами типа ШК12хх-хх-МВ

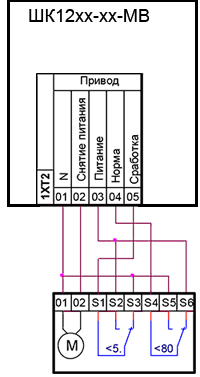

Без кнопочного поста

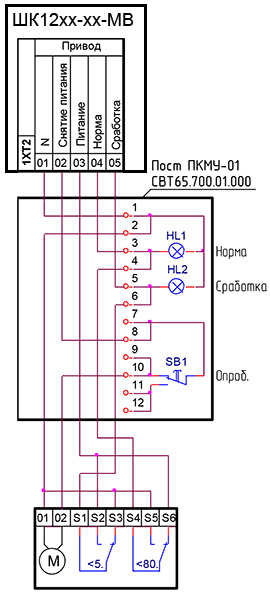

С кнопочным постом местного управления (опробирования)

Подключение пожарных клапанов ОЗК к шкафу управления клапанами типа ШК12хх-хх-М

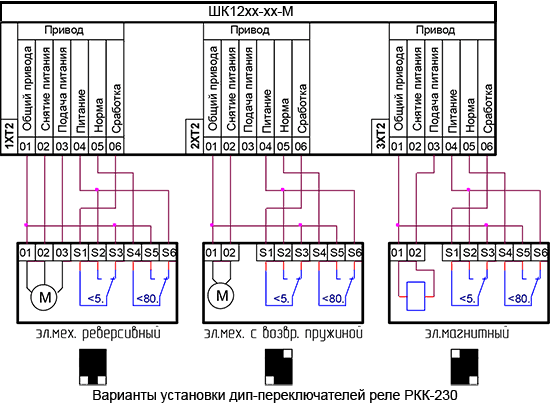

Без кнопочного поста:

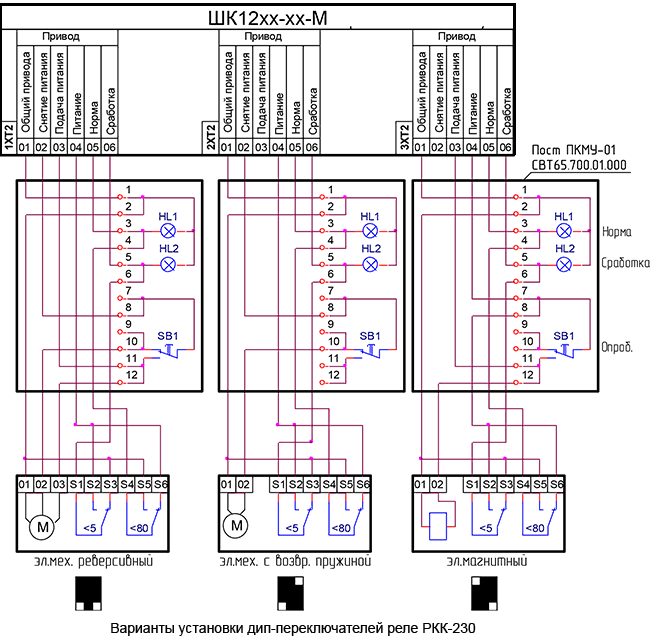

С кнопочным постом местного управления (опробирования):

Модификации универсальных шкафов управления клапанами ШК12хх-хх-М

Модификации шкафов управления клапанами с возвратной пружиной ШК12хх-хх-МВ
