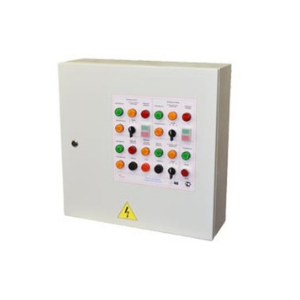

Шкафы управления пожарными насосами ШК1000

На шкафы ШК1000 для управления насосами пожаротушения или пожарной насосной станцией распространяются требования 123-ФЗ (ТР о требованиях пожарной безопасности) и ГОСТ Р 53325-2012.

Характеристики шкафов ШК1000

Шкафы серии ШК1000 обеспечивают:

• Контроль наличия и качества электропитания: наличие электропитания; отклонение напряжения электропитания за установленные пределы; перекос фаз; чередование фаз.
• Три режима работы: автоматический - шкаф выполняет команды поступающие от внешнего прибора управления (ППУ, датчики давления, кнопки дистанционного пуска); ручной — управление насосом (насосами) осуществляется с в ручном режиме с панели управления (двери или выносного пульта) шкафа; отключенный — любые команды управления игнорируются.
• Контроль на обрыв линии связи с приводом (цепи питания).
• Контроль исправности пусковых цепей, либо возможность такого контроля со стороны прибора управления верхнего уровня.

Формирование световых сигналов на панели управления:

• Зеленый индикатор «400/230В» или «220В 50Гц» означающий, что на шкаф подано электропитание и включен вводной автоматический выключатель;
• Желтый индикатор «Автоматический режим отключен»;
• Желтый индикатор «Неисправность», информирующий о неисправности электропитания, обрыве цепи питания насоса или неисправности в цепях подключения внешних датчиков или кнопок дистанционного управления (в некоторых модификациях шкафов);
• Красный индикатор «Работает привод».

Формирование выходных сигналов во внешние цепи:

• «Неисправност»;
• «Автоматический режим отключен»;
• «Работает привод».

Кроме перечисленного, модификации шкафов серии ШК1000 имеют расширенные функции или встроенные специализированные алгоритмы работы.
