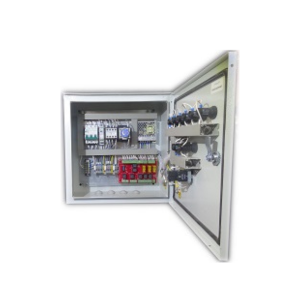

Шкафы управления ШКП

Шкаф контрольно-пусковой ШКП предназначен для работы в составе системы пожаротушения и дымоудаления и служит для автоматического и ручного управления пожарными насосами, вентиляторами и различными приводами исполнительных механизмов, рассчитанными на рабочее напряжение 380В.

Шкаф ШКП, может работать с приборами пожарного управления типа "Поток-3Н", "С2000-4" и другими.

Шкаф собирается с использованием комплектующих ведущих мировых брендов- Schnaider Electric, DEKraft, Klemsan, Finder, ATP. Степень защиты корпуса шкафа IP54.

Шкаф ШКП обеспечивает:

•  Работу в ручном и автоматическом режиме. В автоматическом режиме шкаф управляется подачей напряжения 24В(Сигнал запуска) -внешними цепями.
• Контроль действующего значения трехфазного напряжения и величины фазового сдвига на вводе электропитания, контроль исправности цепей управления электродвигателем.
• Световую индикацию режимов «Питание в норме», "Неисправность питания", "Автоматика отключена", "Двигатель включен" и "Неисправность". Сигнальная лампа "Неисправность" управляется подачей внешними цепями напряжения 12-24В.
• Плавный пуск и остановку электродвигателя мощностью от 30 до 250кВт (шкаф ШКП-30, ШКП-45, ШКП-75, ШКП-110, ШКП-250), с возможностью ограничения пусковых токов с помощью устройства плавного пуска.
• Три сигнальных выхода для передачи сигналов "Питание шкафа", "Автоматический режим" и "Состояние двигателя" на прибор пожарный управления типа "Поток-3Н", "С2000-4" или любой другой.

Состав шкафа ШКП:

• Выключатель автоматический DEKraft ВА-101 3п 32А 4,5кА хар D 1шт.
• Контактор DEKraft 1шт.
• Реле контроля трехфазного напряжения РНПП-302 1шт.
• Блок релейной логики БРЛ-ШКП 1шт.
• Щит с монтажной панелью ЩМП-04  400х300х220мм IP54  1шт.
• Переключатель 3 положения с ключом 1шт.
• Кнопка 1НО зеленая «ПУСК» 1шт.
• Кнопка 1НЗ красная «СТОП» 1шт.
• Светосигнальная арматура зеленая 220В 2шт.
• Светосигнальная арматура желтая 220В 2шт.
• Светосигнальная арматура красная 220В 1шт.
• Клеммные колодки Klemsan 1компл..

Таблица подбора шкафа ШКП
