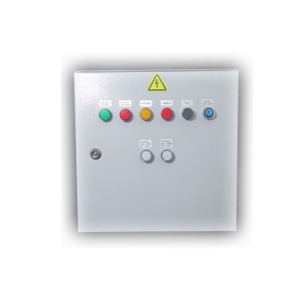

Шкафы управления ШУ-ДК

Шкафы управления ШУ-ДК используется для управления нормально открытыми клапанами приточно-вытяжной вентиляции.

Режимы управления:

• Автоматический режим – открытие клапанов по сигналу от системы обнаружения пожара(ППУ);
• Дистанционный режим – открытие клапанов по сигналу поступающему с диспетчерского пункта, пожарных кнопок или пультов дистанционного управления типа ПДУ(УДП);
• Ручной режим – открытие клапанов с помощью переключателя, установленного на двери шкафа управления.

Световая сигнализация и органы управления:

• «ПИТАНИЕ В НОРМЕ» - наличие напряжения питания 230В, 50Гц;
• «НЕИСПРАВНОСТЬ ПИТАНИЯ» - однофазное напряжение питания на вводе шкафа управления, не в норме(в течение времени превышающее время задержки включения реле контроля напряжения):
• Напряжение ниже нормы;
• Напряжение выше нормы;
• «ПОЖАР. КЛАПАНЫ ОТКРЫТЬ» - поступление сигнала, на открытие от ППУ(прибора пожарного управления), или УДП(устройств дистанционного пуска);
• «РУЧНОЕ  УПРАВЛЕНИЕ» - включено ручное управление клапанами, переключателем установленным на двери шкафа, или по сигналу поступающему от устройства дистанционного пуска(УДП);
• «КЛАПАН ЗАКРЫТ» - положение контактов клапана >87° (состояние закрыт)
• "КЛАПАН ОТКРЫТ" - положение контактов клапана <3° (состояние открыт)
• «КЛАПАНЫ АВТ. – ОТКР.» - переключатель с ключом, на два положения, для включения автоматического режима управления клапанами и для открытия клапанов в ручном режиме.

Состав шкафа ШУ-ДК

• Шкаф металлический(используемые габаритные размеры в Табл.1) 1шт.
• Реле контроля напряжения РН-01М 220В, 50Гц 1шт.
• Автоматический выключатель 1п. с номинальным током согласно подключаемой нагрузки 1шт.
• Промежуточное реле 2ПК, кат. 220В, 50Гц 2шт.
• Промежуточное реле 4ПК, кат. 220В, 50Гц 1шт.
• Сигнальная арматура светодиодная типа AD-22 зеленая, 24VDC 2шт.
• Сигнальная арматура светодиодная типа AD-22 желтая , 24VDC 1шт.
• Сигнальная арматура светодиодная типа AD-22 красная, 24VDC 3шт.
• Переключатель двухпозиционный с ключом (Клапаны Авт.-Закр.) 1шт.
• Клеммная колодка Klemsan 4кв.мм серая 1шт.
• Клеммная колодка Klemsan 4кв.мм синяя 1шт.
• Клеммная колодка Klemsan 4кв.мм желто-зеленая 1шт.
• Клеммная колодка Klemsan 2,5кв.мм серая 5шт.
• Клеммная колодка Klemsan 4кв.мм синяя 1шт.
• Разделитель на дин-рейку 3шт.
• Кабель-канал, маркировка, провод, наконечники

Габаритные размеры шкафов ШУ-ДК (ВхШхГ)

• 400х300х160 мм
• 500х400х160 мм
• 600х400х160 мм
• 650х500х220 мм
• 800х600х250 мм
• 1000х650х300 мм
• 1200х700х300 мм
• 1600х700х400 мм
• 1700х700х400 мм

Структура обозначения

• ШУ-ДК – шкаф управления дымовыми клапанами, нормально закрытыми;
• XX – количество подключаемых нормально закрытых дымовых клапанов;
• 220 или 24 – напряжение питания привода клапанов;
• Р, или Э – тип электропривода клапана;
• Р –  реверсивный привод;
• Э – электромагнитный привод;
• 54 – степень защиты шкафа по ГОСТ 14254-80;
• УХЛ Х – климатическое исполнение по ГОСТ 15150-69, где X:
• 1- размещение на открытом воздухе;
• 2- размещение под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечной радиации;
• 3 - размещение в закрытом помещении без искусственного регулирования климатических условий;
• 4 - размещение в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление);
• 5 - размещение в помещениях с повышенной влажностью, без искусственного регулирования климатических условий.
